广州地铁A9型电动列车

广州地铁列车车型资料卡

广州地铁十一号线列车（A9）
基本信息
生产厂家		中车株洲电力机车有限公司
生产年份	2023-2024	车厢数量	55列（440辆）
投入服务日期	2024.12.28	行驶路线	█11号线
车辆规格
列车尺寸(mm)		头车：24400×3000×3830 中间车：22800×3000×3830
列车类型	A型	列车编组	8节编组（6动2拖）
轨距	标准轨（1435mm）	最高速度	80km/h
额定载客量	2480人	超员载客量	3456人
供电方式		DC 1500V接触网供电
技术信息
牵引电机制造商/型号		株洲中车时代电气 tDriver-MD1041 (J1)（多数车厢） tDriver-MD1041 (J1/P1)（11×099-100的部分车厢）
电机控制器制造商/型号		株洲中车时代电气 tPower-TN34 (UR1/JP8)（多数车厢） tPower-TN34 (UR1/JP19)（11×099-100的部分车厢）
转向架制造商/型号		中车株洲电力机车 拖车：ZMG080-2 动车：ZMG080-Bo
电机控制方式		IGBT-VVVF（多数车厢） SiC MOSFET-VVVF（11×099-100的部分车厢）
电机功率	190kW	牵引功率	4560kW
备注
部分列车尚未上线运营

广州地铁十一号线列车，由中车株洲电力机车有限公司生产，地铁内部型号为A9，共制造55列（440辆），于2024年12月28日随█11号线开通同步投入运营。

昵称

灰太狼

简介

• 该款列车是广州地铁继13号线A7型列车后第二款8节编组A型地铁列车，其车身以珍珠灰为底色，车窗上下绘有浅黄及亮橙两条色带，门窗部分则漆为深灰色；头车侧采用过渡处理，车头前窗部分为深灰色，并采用浅黄色线条作分隔底色处理。
• 与广州地铁近期投运的列车一样，该款列车采用俗称“城际风”的广州地铁新一代标准内饰，客室采用白色LED灯提供照明，并配有不锈钢制扶手和座椅，立柱及座位两侧的扶手偏上部分使用广州地铁特色“红”进行衬托。
• 该款列车采用两块分别安装在车门上方和车厢连接处的LCD动态地图向乘客提供运营信息。
• 该款列车采用中车时代自主研发的永磁同步牵引系统，每节B、C、D车厢下方各安装一台牵引逆变器，每台牵引逆变器驱动所在车厢的四台额定功率为190kW的永磁同步牵引电机。
  • 牵引逆变器采用永磁P2平台（tPower-TN34系列）产品，以“安全可靠、绿色高效、小型轻量、智能便捷”为目标，满足SIL4安全功能等级，并拥有智能诊断功能，具有高工作效率、高安全系数、高集成度、高可靠性的优点，与永磁P1平台（tPower-TN27系列）产品相比，单台机器可实现体积减小36.34%、重量降低34.5%、额定损耗降低25.4%。
  • 11×099-100车组的辅助电源及部分牵引逆变器采用碳化硅变流模块。
• 该款列车支持GoA4级全自动驾驶，可在所有运营场景和紧急处理场景实现自动化操作，无需人工干预。
• 该款列车车号由11×001-002至11×109-110。

历史

• 2019年5日，配合11号线工程开展，广州地铁为11号线招标购买55列（440辆）新车，由中车株洲电力机车有限公司中标。
• 2024年1月4日，首列该款列车（车号11×005-006）交付广州地铁。
• 2024年12月28日，█11号线开通运营，该款列车同步投入服务。
• 2026年6月3日，首列碳化硅辅助电源试验列车（车号11×099-100）开始载客试运营。

车辆图集

外观

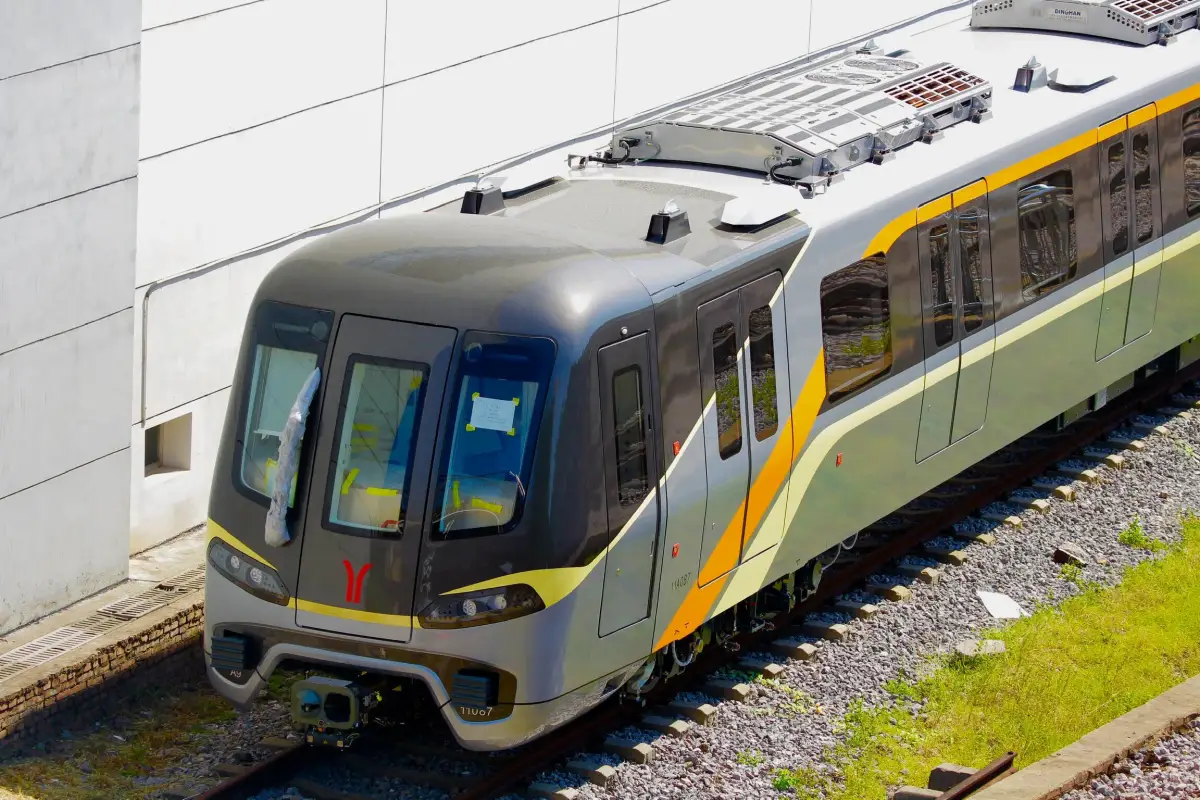

<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/d/da/11A108_at_Chisha_Depot.jpg"/> 左侧视角

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202410/20241024/b42ec91611c09.jpeg/wiki"/> 右侧视角

内饰

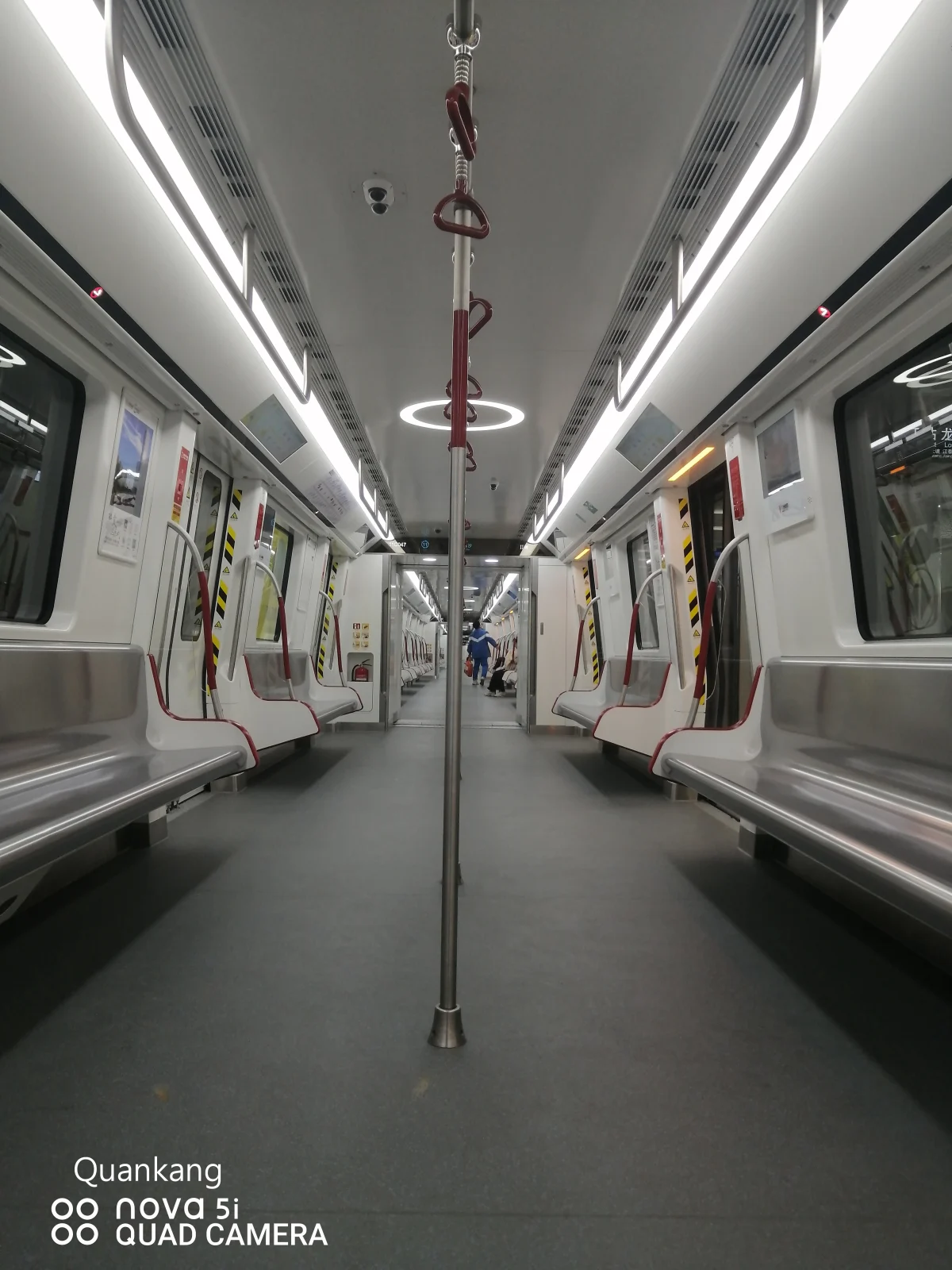

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202501/20250103/452db0966da98.jpg/wiki"/> 车厢内部 采用俗称为“城际风”的广州地铁新一代标准内饰

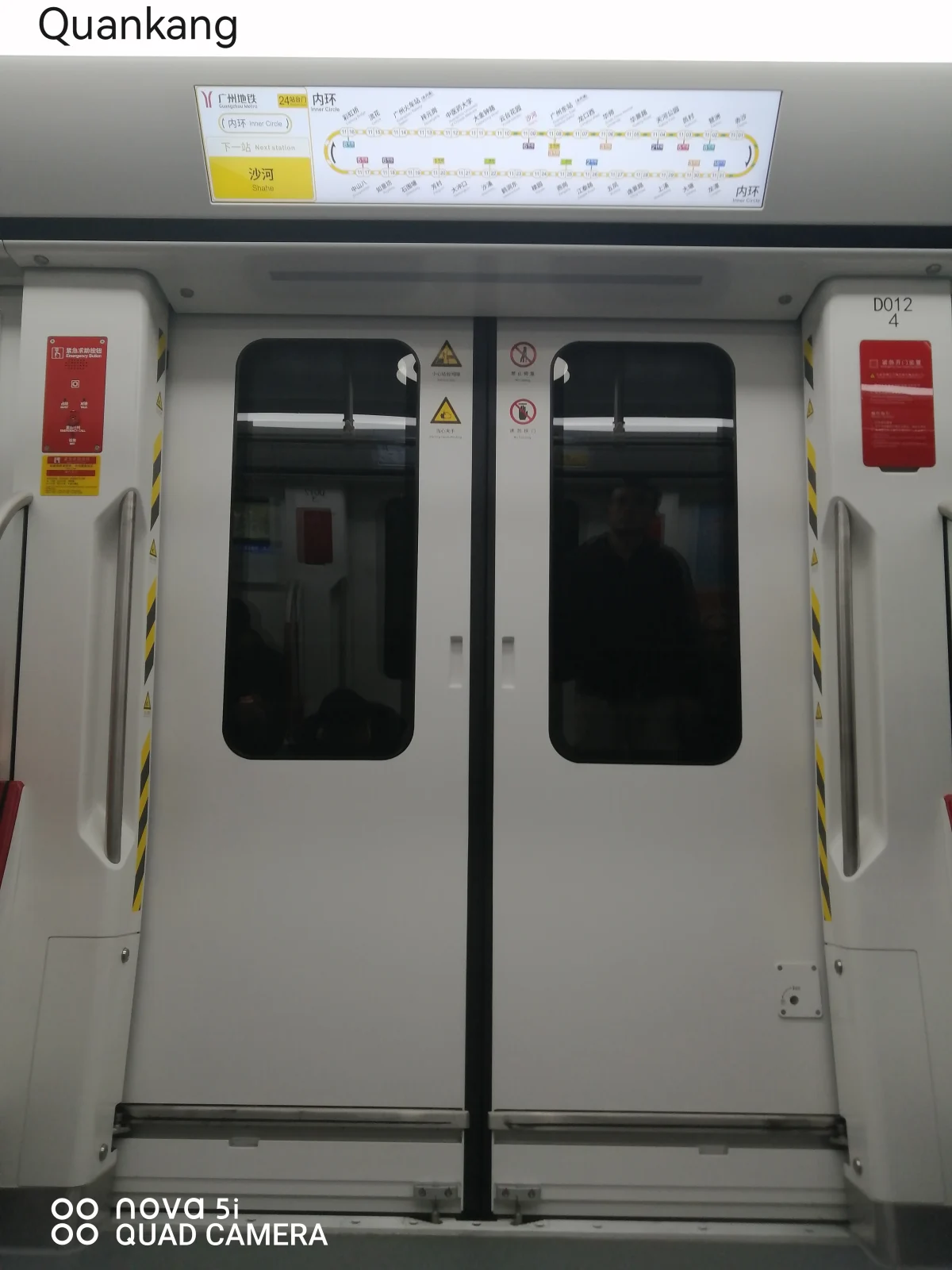

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202412/20241228/67fe870fc9cfd.jpg/wiki"/> 列车采用普通塞拉门，车门上方为 LCD 动态地图

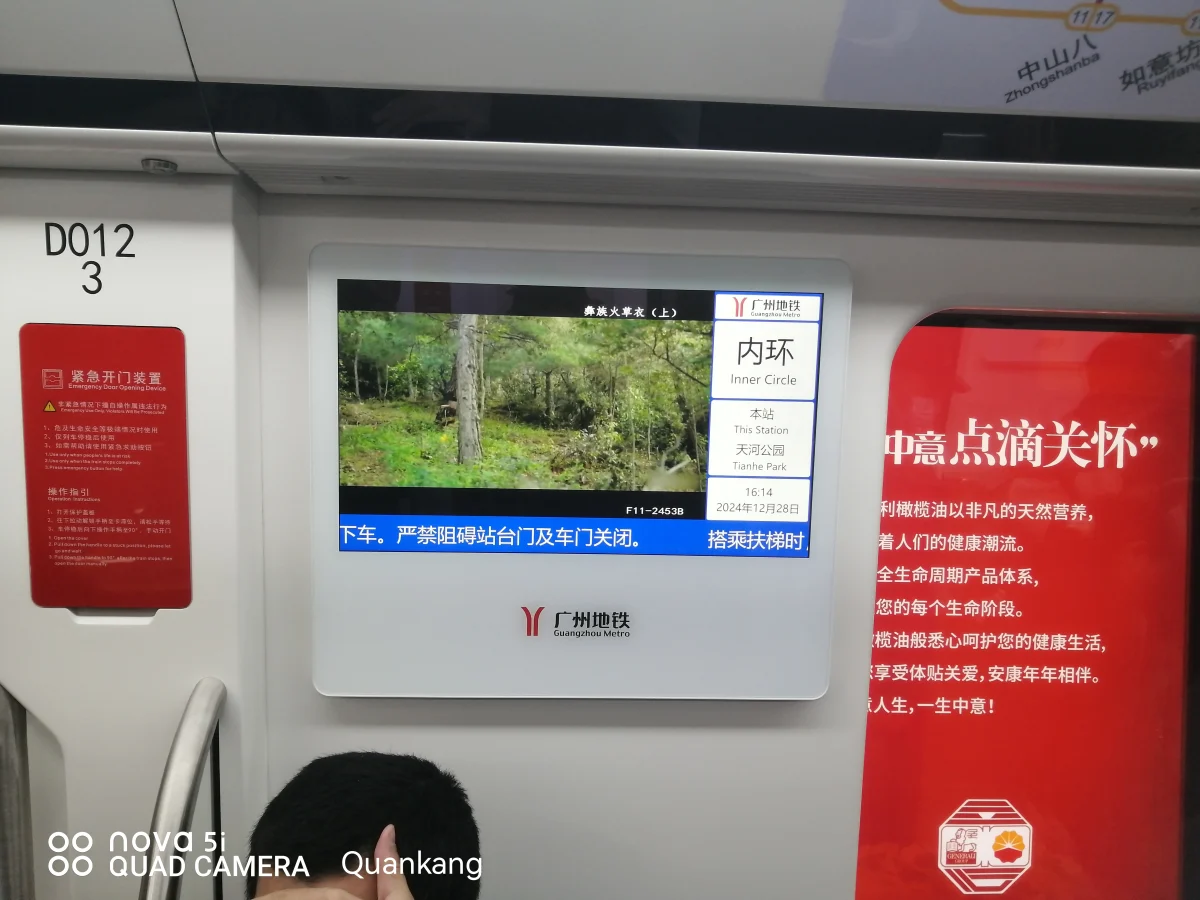

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202412/20241228/e1250d1c41d48.jpg/wiki"/> 车载电视，显示比例为16:9，电视画面为旧版UI

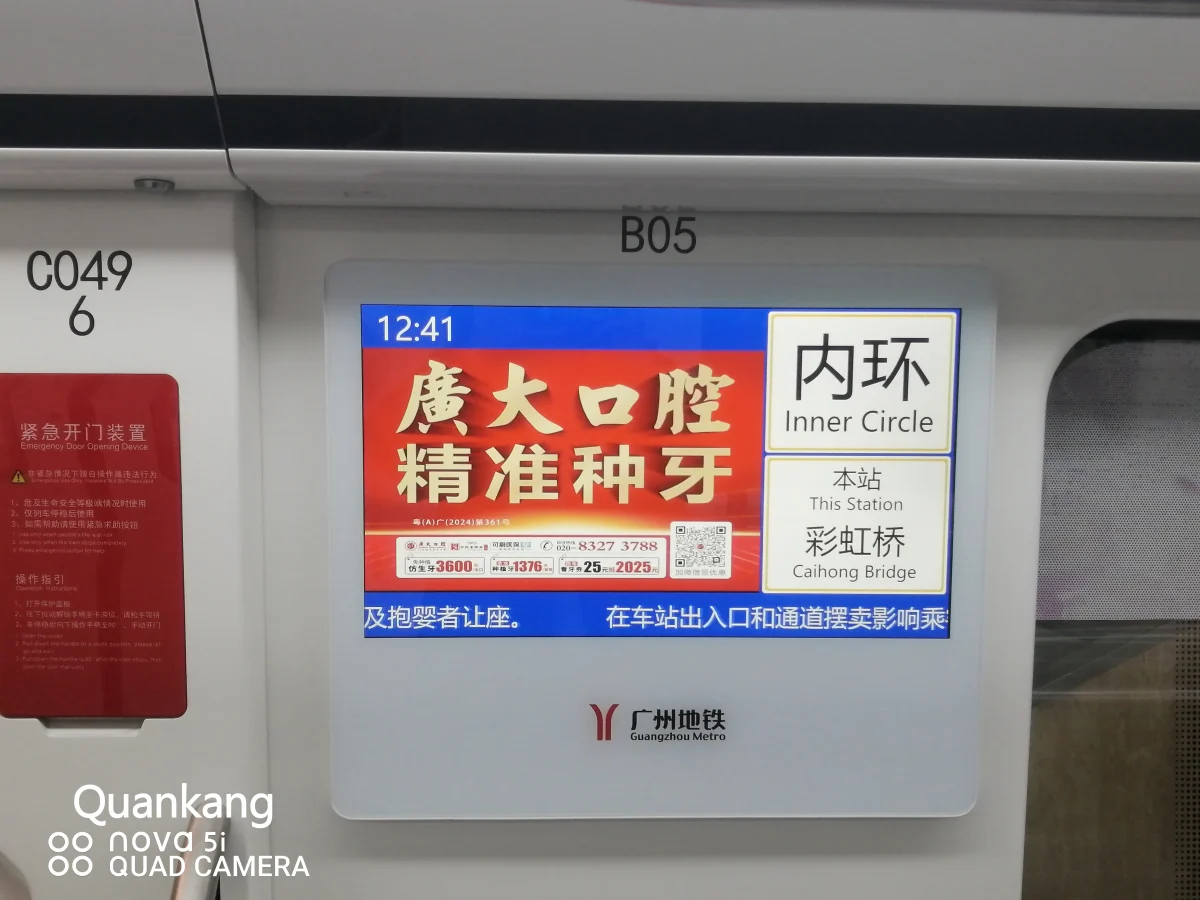

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202501/20250113/0f361b9730c40.jpg/wiki"/> 车载电视，显示比例为16:9，电视画面为新版UI

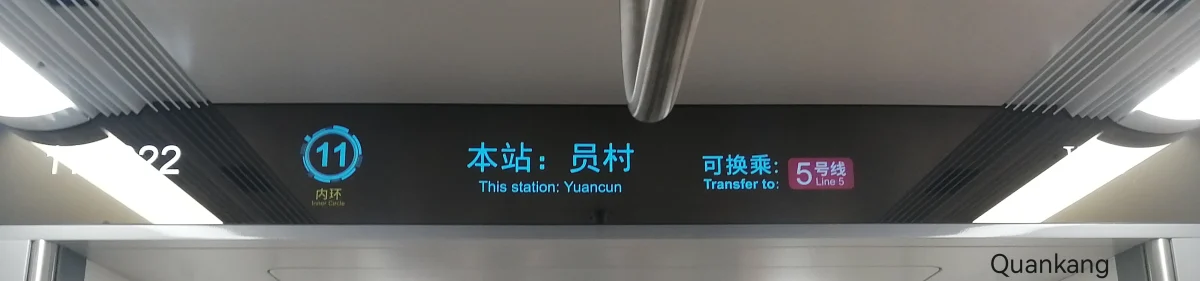

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202412/20241228/5be88c2fbe61b.jpg/wiki"/> 车厢贯通道上方的显示屏，可显示乘车提示和列车的下一站、终到站

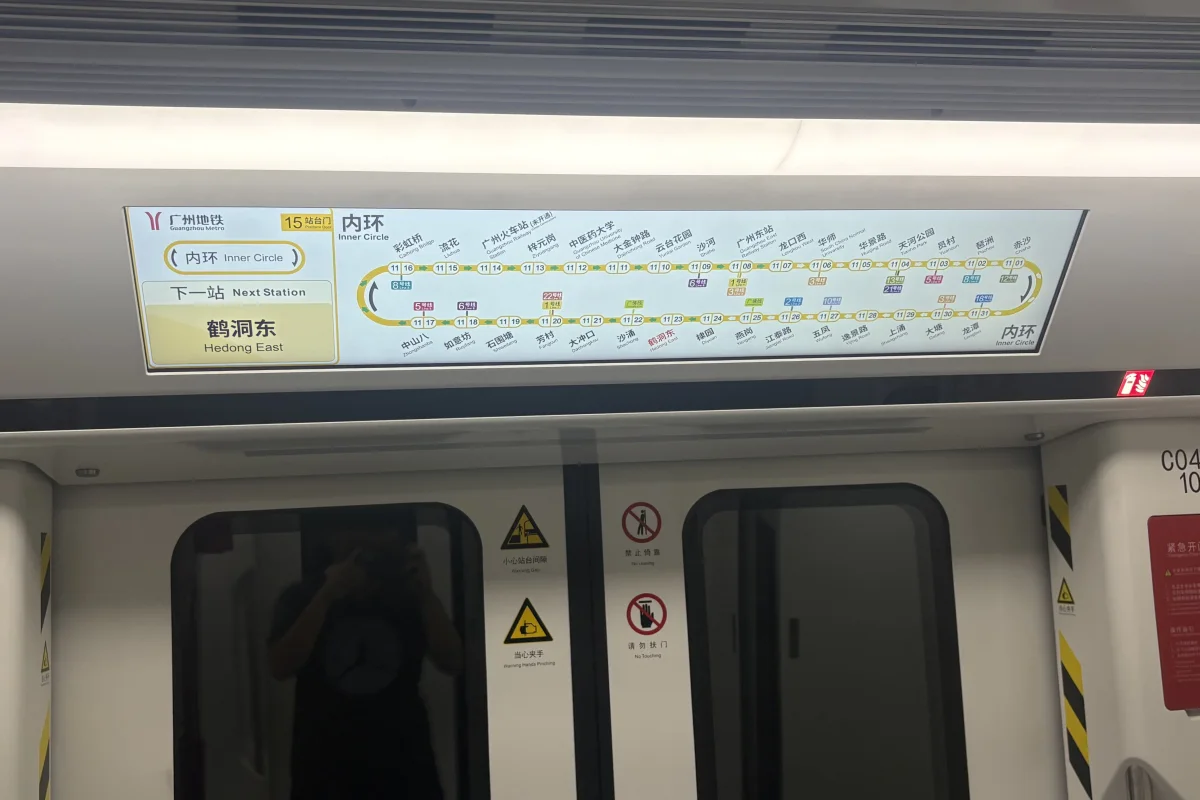

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202602/20260226/a0b4f32749a60.jpeg/wiki"/> LCD动态地图，完整线路图模式

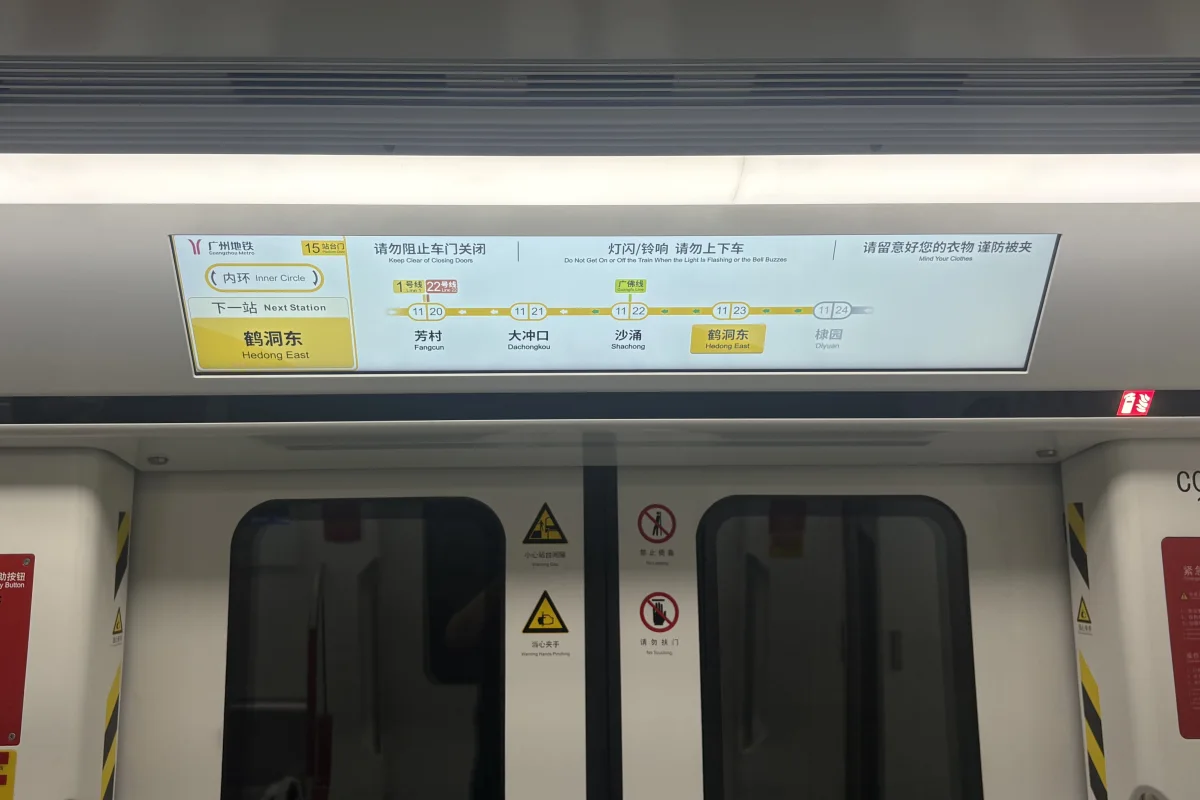

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202602/20260226/9c84a3a97fe44.jpeg/wiki"/> LCD动态地图，邻近站点模式

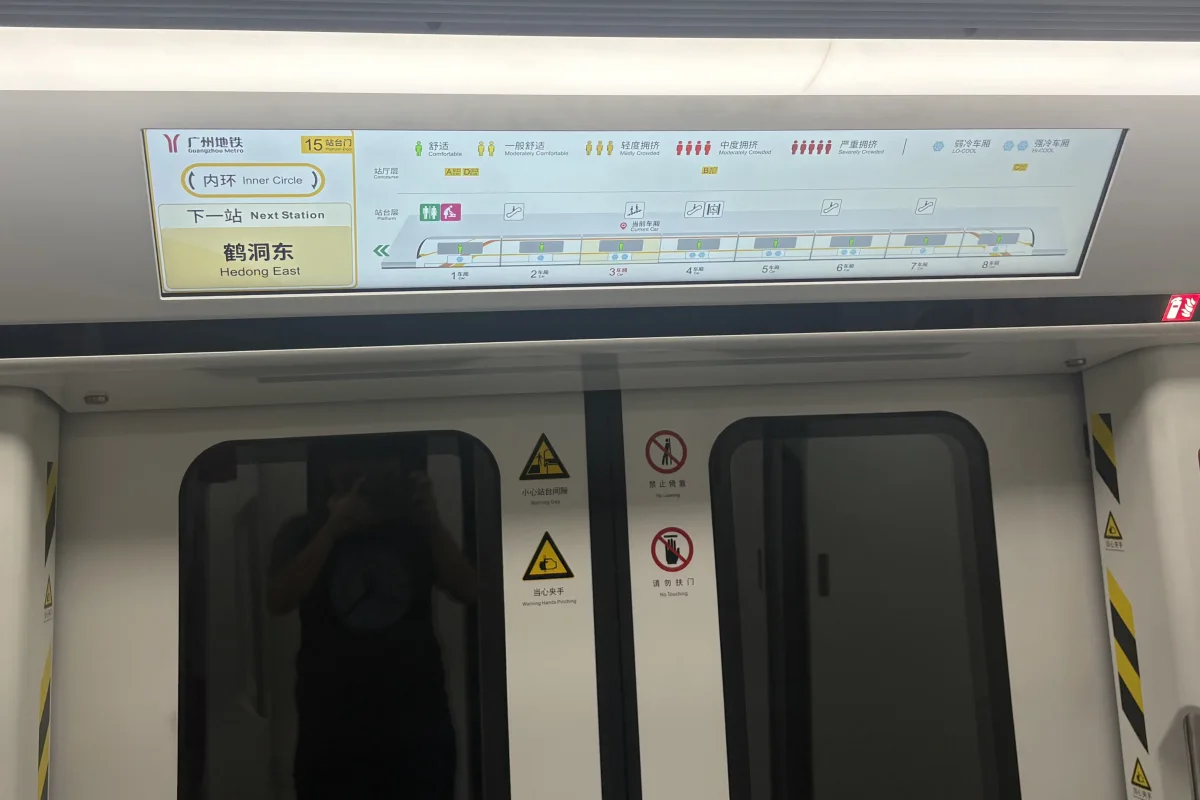

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202602/20260226/13db56f95ae9c.jpeg/wiki"/> LCD动态地图，显示拥挤度和站台信息模式

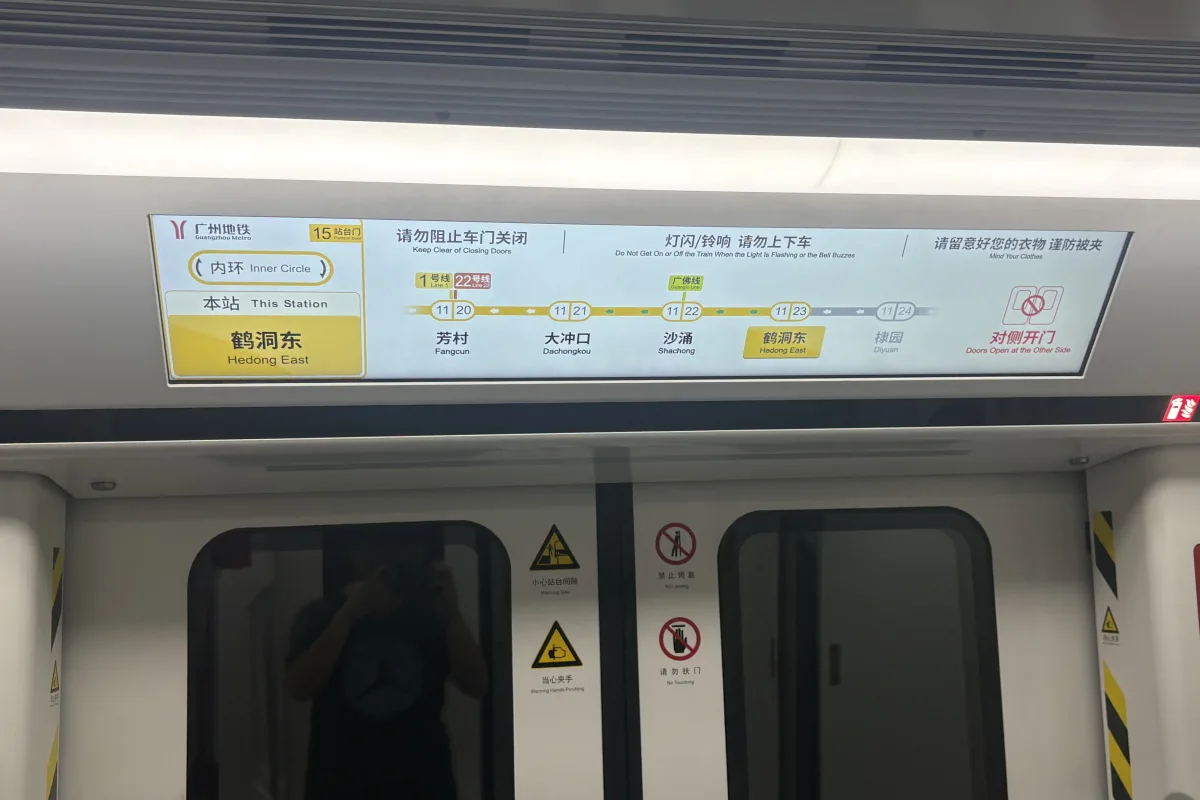

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202602/20260226/faed3440c61a3.jpeg/wiki"/> 列车到站时LCD动态地图显示当前到达车站及即将到达车站

相关技术参数

<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/2/21/ZMG080-Bo_for_GZML11.jpg"/> 动车转向架铭牌	<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/5/57/Gearbox_of_11x031-032.jpg"/> 传动齿轮箱铭牌
<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/c/c6/Traction_Motor_of_11x031-032.jpg"/> 牵引电机铭牌（tDriver-MD1041.J1）	<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/7/73/Image_unavailable.jpg"/> 牵引电机铭牌（tDriver-MD1041.J1P1）
<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/f/f8/VVVF_type_of_11x031-032_%2801%29.jpg"/> 牵引逆变器铭牌（型号牌，IGBT牵引逆变器）	<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/d/d6/VVVF_type_of_11x031-032_%2802%29.jpg"/> 牵引逆变器铭牌（参数牌，IGBT牵引逆变器）
<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/7/73/Image_unavailable.jpg"/> 牵引逆变器铭牌（型号牌，碳化硅牵引逆变器）	<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/7/73/Image_unavailable.jpg"/> 牵引逆变器铭牌（参数牌，碳化硅牵引逆变器）
<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/7/74/HV_Box_A_of_11x031-032_%2801%29.jpg"/> 高压电器箱铭牌（A机，型号牌）	<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/d/df/HV_Box_A_of_11x031-032_%2802%29.jpg"/> 高压电器箱铭牌（A机，参数牌），A机位于两节B单元车厢下方，带车间电源
<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/7/7d/HV_Box_B_of_11x031-032_%2801%29.jpg"/> 高压电器箱铭牌（B机，型号牌）	<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/2/29/HV_Box_B_of_11x031-032_%2802%29.jpg"/> 高压电器箱铭牌（B机，参数牌），B机位于带受电弓的D单元车厢下方，无车间电源
<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/4/46/SIV_type_of_11x107-108_%2801%29.jpg"/> 辅助电源箱铭牌（型号牌，多数列车） tPower-AA55.JR7，采用IGBT变流模块	<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/4/42/SIV_type_of_11x107-108_%2802%29.jpg"/> 辅助电源箱铭牌（参数牌，多数列车） tPower-AA55.JR7，采用IGBT变流模块
<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/7/73/Image_unavailable.jpg"/> 辅助电源箱铭牌（型号牌，11x099-100） tPower-AA63.JR2，采用碳化硅（MOSFET）变流模块	<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/7/73/Image_unavailable.jpg"/> 辅助电源箱铭牌（参数牌，11x099-100） tPower-AA63.JR2，采用碳化硅（MOSFET）变流模块

编组

车号	车厢编组顺序	备注
11×001-002	11A001-11B001-11C001-11D001-11D002-11C002-11B002-11A002	该列车尚未上线运营
11×003-004	11A003-11B003-11C003-11D003-11D004-11C004-11B004-11A004
11×005-006	11A005-11B005-11C005-11D005-11D006-11C006-11B006-11A006	首列到货的列车
11×007-008	11A007-11B007-11C007-11D007-11D008-11C008-11B008-11A008
11×009-010	11A009-11B009-11C009-11D009-11D010-11C010-11B010-11A010
11×011-012	11A011-11B011-11C011-11D011-11D012-11C012-11B012-11A012
11×013-014	11A013-11B013-11C013-11D013-11D014-11C014-11B014-11A014
11×015-016	11A015-11B015-11C015-11D015-11D016-11C016-11B016-11A016
11×017-018	11A017-11B017-11C017-11D017-11D018-11C018-11B018-11A018
11×019-020	11A019-11B019-11C019-11D019-11D020-11C020-11B020-11A020
11×021-022	11A021-11B021-11C021-11D021-11D022-11C022-11B022-11A022
11×023-024	11A023-11B023-11C023-11D023-11D024-11C024-11B024-11A024
11×025-026	11A025-11B025-11C025-11D025-11D026-11C026-11B026-11A026
11×027-028	11A027-11B027-11C027-11D027-11D028-11C028-11B028-11A028
11×029-030	11A029-11B029-11C029-11D029-11D030-11C030-11B030-11A030
11×031-032	11A031-11B031-11C031-11D031-11D032-11C032-11B032-11A032
11×033-034	11A033-11B033-11C033-11D033-11D034-11C034-11B034-11A034
11×035-036	11A035-11B035-11C035-11D035-11D036-11C036-11B036-11A036
11×037-038	11A037-11B037-11C037-11D037-11D038-11C038-11B038-11A038
11×039-040	11A039-11B039-11C039-11D039-11D040-11C040-11B040-11A040
11×041-042	11A041-11B041-11C041-11D041-11D042-11C042-11B042-11A042
11×043-044	11A043-11B043-11C043-11D043-11D044-11C044-11B044-11A044
11×045-046	11A045-11B045-11C045-11D045-11D046-11C046-11B046-11A046
11×047-048	11A047-11B047-11C047-11D047-11D048-11C048-11B048-11A048
11×049-050	11A049-11B049-11C049-11D049-11D050-11C050-11B050-11A050
11×051-052	11A051-11B051-11C051-11D051-11D052-11C052-11B052-11A052
11×053-054	11A053-11B053-11C053-11D053-11D054-11C054-11B054-11A054
11×055-056	11A055-11B055-11C055-11D055-11D056-11C056-11B056-11A056
11×057-058	11A057-11B057-11C057-11D057-11D058-11C058-11B058-11A058
11×059-060	11A059-11B059-11C059-11D059-11D060-11C060-11B060-11A060
11×061-062	11A061-11B061-11C061-11D061-11D062-11C062-11B062-11A062
11×063-064	11A063-11B063-11C063-11D063-11D064-11C064-11B064-11A064
11×065-066	11A065-11B065-11C065-11D065-11D066-11C066-11B066-11A066
11×067-068	11A067-11B067-11C067-11D067-11D068-11C068-11B068-11A068
11×069-070	11A069-11B069-11C069-11D069-11D070-11C070-11B070-11A070
11×071-072	11A071-11B071-11C071-11D072-11D072-11C072-11B072-11A072
11×073-074	11A073-11B073-11C073-11D073-11D074-11C074-11B074-11A074
11×075-076	11A075-11B075-11C075-11D075-11D076-11C076-11B076-11A076
11×077-078	11A077-11B077-11C077-11D077-11D078-11C078-11B078-11A078
11×079-080	11A079-11B079-11C079-11D079-11D080-11C080-11B080-11A080	该列车尚未上线运营
11×081-082	11A081-11B081-11C081-11D081-11D082-11C082-11B082-11A082
11×083-084	11A083-11B083-11C083-11D083-11D084-11C084-11B084-11A084
11×085-086	11A085-11B085-11C085-11D085-11D086-11C086-11B086-11A086	该列车尚未上线运营
11×087-088	11A087-11B087-11C087-11D087-11D088-11C088-11B088-11A088	该列车尚未上线运营
11×089-090	11A089-11B089-11C089-11D089-11D090-11C090-11B090-11A090	该列车尚未上线运营
11×091-092	11A091-11B091-11C091-11D091-11D092-11C092-11B092-11A092	该列车尚未上线运营
11×093-094	11A093-11B093-11C093-11D093-11D094-11C094-11B094-11A094	该列车尚未上线运营
11×095-096	11A095-11B095-11C095-11D095-11D096-11C096-11B096-11A096	该列车尚未上线运营
11×097-098	11A097-11B097-11C097-11D097-11D098-11C098-11B098-11A098	该列车尚未上线运营
11×099-100	11A099-11B099-11C099-11D099-11D100-11C100-11B100-11A100	该列车为创新技术试验列车，处于试运营阶段 所有辅助电源以及11B099-11D099的牵引逆变器采用碳化硅变流模块
11×101-102	11A101-11B101-11C101-11D101-11D102-11C102-11B102-11A102	该列车尚未上线运营
11×103-104	11A103-11B103-11C103-11D103-11D104-11C104-11B104-11A104	该列车尚未上线运营
11×105-106	11A105-11B105-11C105-11D105-11D106-11C106-11B106-11A106	该列车尚未上线运营
11×107-108	11A107-11B107-11C107-11D107-11D108-11C108-11B108-11A108	该列车尚未上线运营
11×109-110	11A109-11B109-11C109-11D109-11D110-11C110-11B110-11A110	该列车尚未上线运营
注：A9型列车以“Tc+Mp1+M+Mp2+M+M+Mp1+Tc”的模式编组，每组8节车厢。列车编组符号具备以下意义： Mp1：带受电弓和车间电源的动车；Mp2：带受电弓的动车；M：不带受电弓的动车；Tc：带驾驶室的拖车。
