广州地铁列车车型资料卡
| 广州地铁五号线东延段列车（SFM97/L7）
|
|
| 基本信息
|
| 生产厂家
|
中车广东轨道交通车辆有限公司注1
|
| 生产年份
|
2021-2023
|
车厢数量
|
14列（84辆）
|
| 投入服务日期
|
2022.1.27
|
行驶路线
|
█5号线
|
| 车辆规格
|
| 列车尺寸(mm)
|
17080×2800×3625（头车）
16840×2800×3625（中间车）
|
| 列车类型
|
L型注2
|
列车编组
|
6节编组（6动0拖）
|
| 轨距
|
标准轨（1435mm）
|
最高速度
|
90km/h
|
| 额定载客量
|
1408人
|
超员载客量
|
1880人
|
| 供电方式
|
DC 1500V
正线：第三轨供电
车辆段：接触网供电
|
| 技术信息
|
| 牵引电机制造商/型号
|
株洲中车机电科技
tDriver-MV5 (J1)[1]
|
| 电机控制器制造商/型号
|
株洲中车时代电气
TGA-17C
|
| 转向架制造商/型号
|
中车四方
SDLB-90 (GZ5)
|
| 电机控制方式
|
IGBT-VVVF
|
| 电机功率
|
165kW
|
牵引功率
|
1980kW
|
| 备注
|
1.该项目为委托生产，项目实际中标厂商为中车青岛四方机车车辆股份有限公司
2.实际为LB型车
|
广州地铁五号线东延段列车，由中车广东轨道交通车辆有限公司生产，地铁内部编号为L7，制造商产品型号为SFM97，共制造14列（84辆），于2022年1月27日首次投入运营。
昵称
蓝莓三世、变声蓝莓
简介
- 该款列车横剖面为“鼓形”结构；同时采用流线型车头，可降低风阻；车身上半部以白色为主调，车身下方以浅蓝色为主调，鼓腰处有一条深蓝色和一条红色（5号线线路标志色）的色带；而车头窗下方，车头照明之间的部位为深蓝色。另外，车头的广州地铁的“羊角”标志为红色。

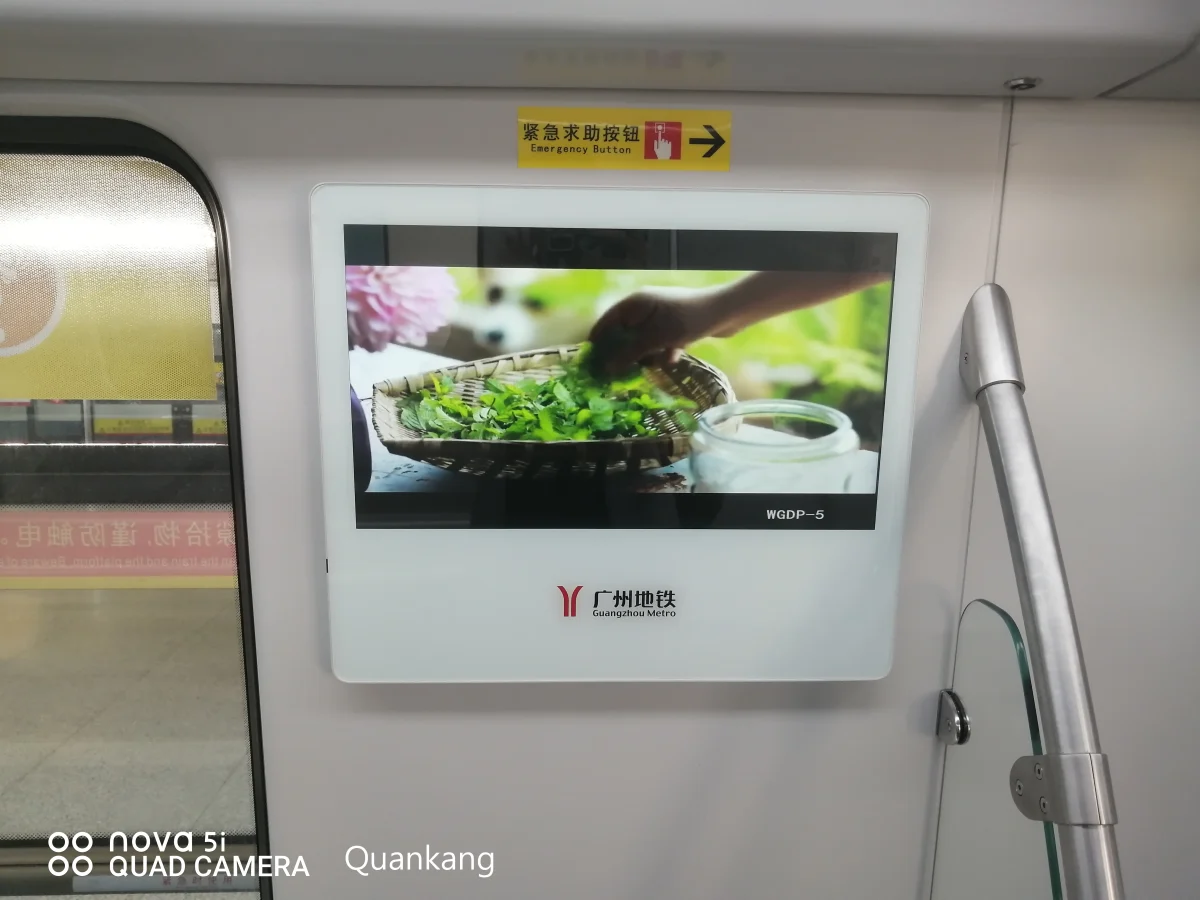

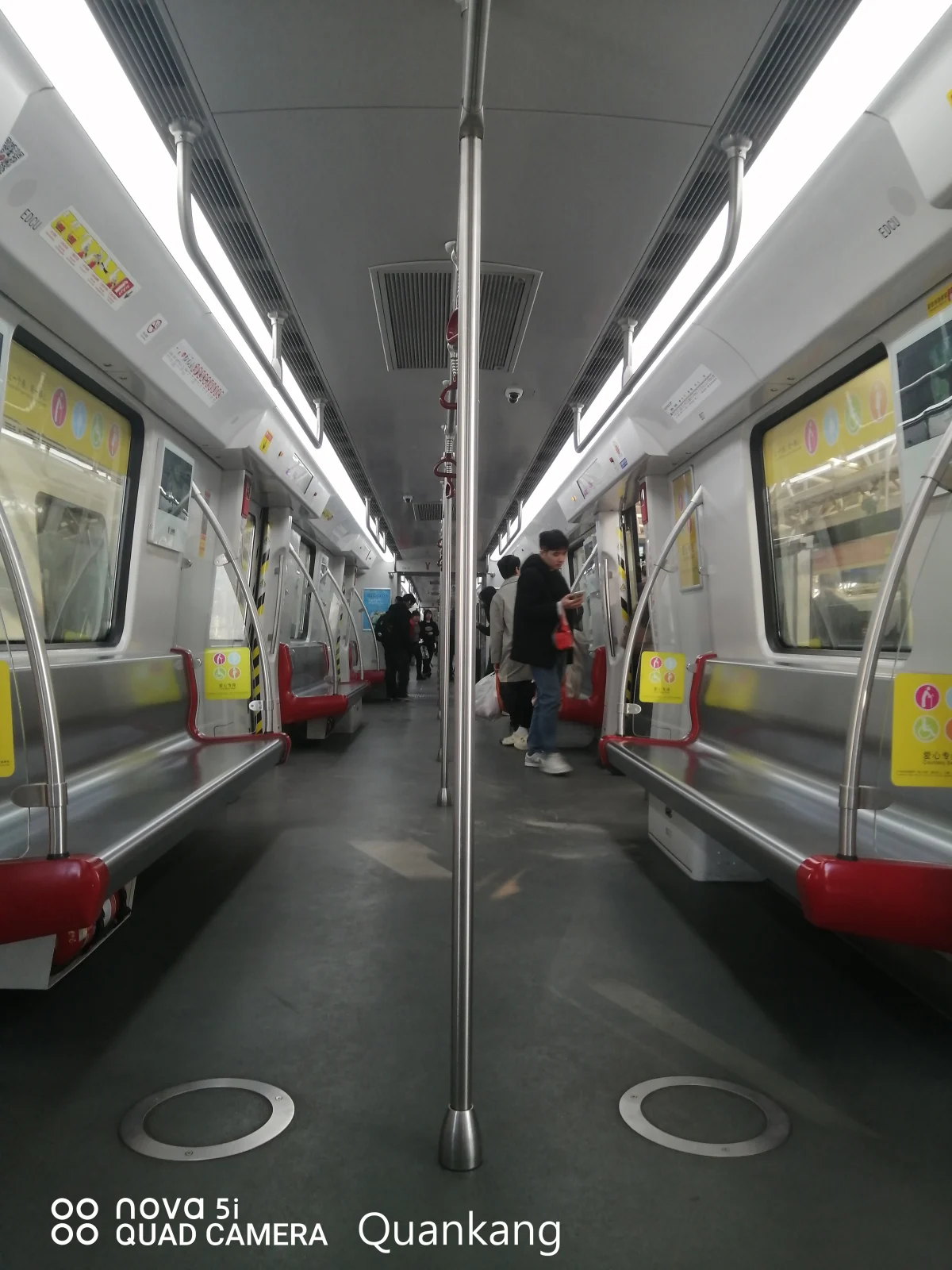

- 该款列车每节车厢设置4条长椅，4条双人椅，座椅材质为压纹铝合金，两边设有挡板和立柱；客室采用白色LED灯来提供照明，同时，本款列车每一节车厢均设置了六个16:9制式的内嵌式LCD显示屏。

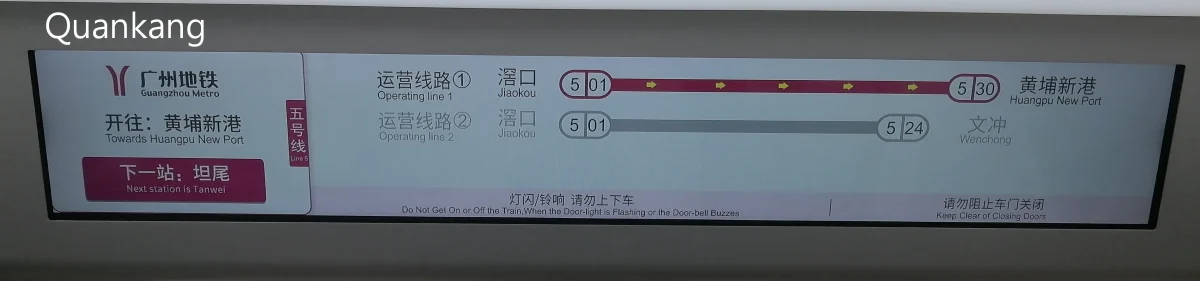

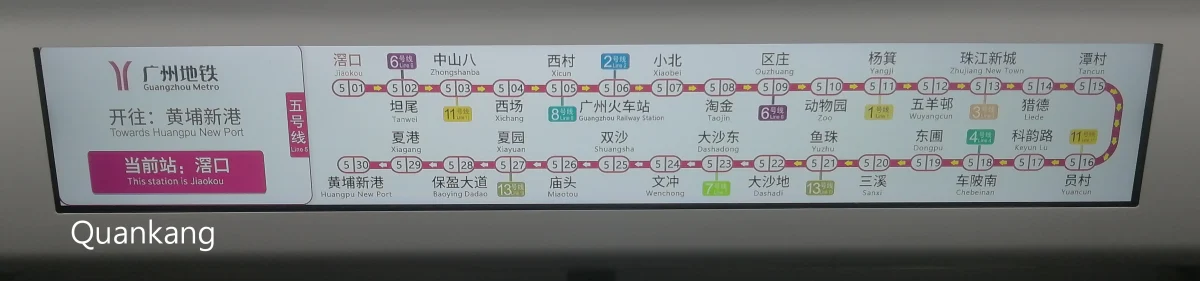

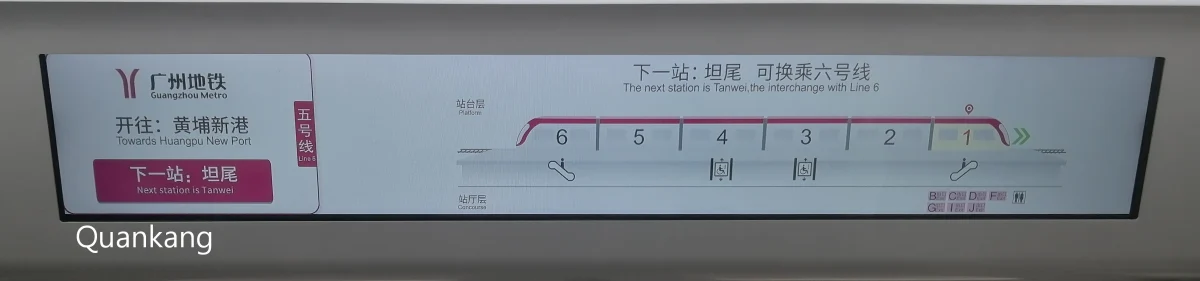

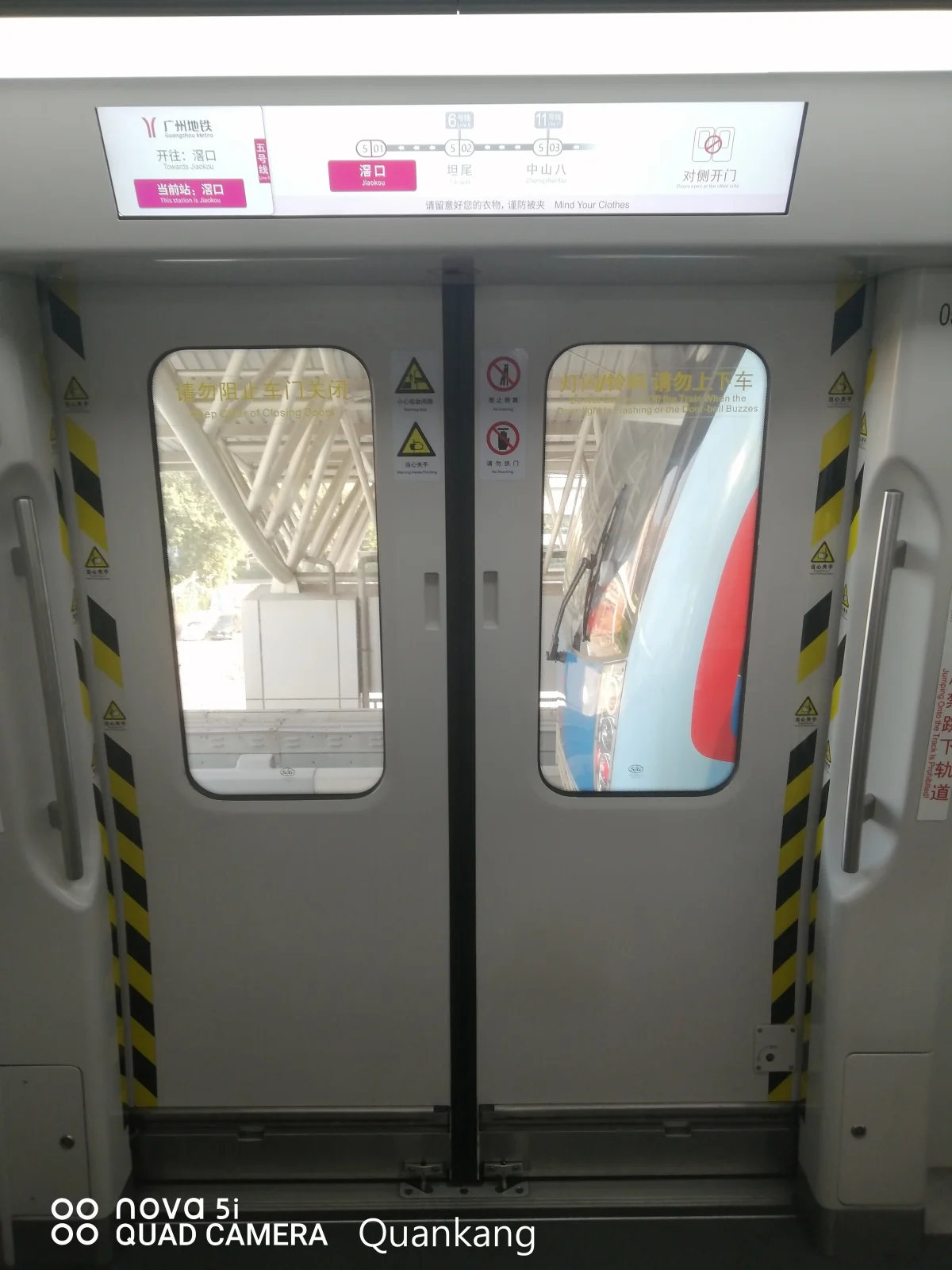

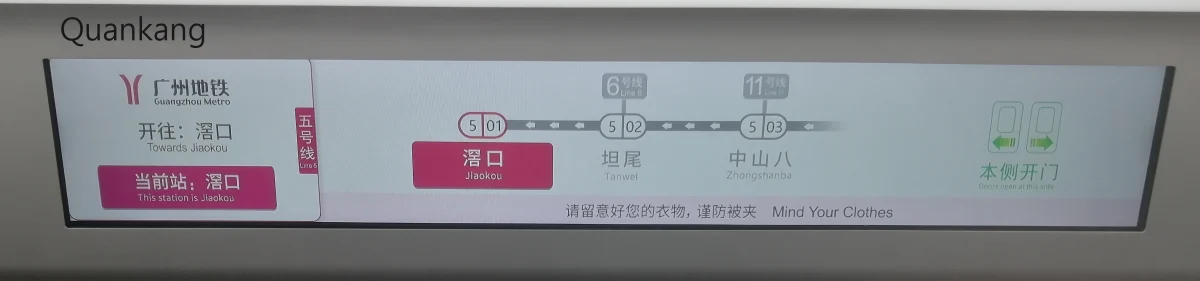

- 该款列车采用安装在车门上方的LCD动态地图向乘客提供运营信息。
- 该款列车为全动力设计（即是所谓的“实心列车”），采用中车时代自主研发的直线电机牵引系统，每节车厢下方各安装两台额定功率为165kW的三相交流异步直线牵引电机。同时，每列车还安装有12个集电靴和2支受电弓以供列车在不同的线路条件下受电。
- 该款列车车号由05x125-126至05x151-152。
历史
- 2019年5月，配合5号线东延段建设及加强5号线运力，广州地铁为5号线招标购买14列新车，由中车青岛四方机车车辆股份有限公司中标，并交由中车广东轨道交通车辆有限公司生产。[2]
- 2021年2月1日，首列该款列车运抵鱼珠车辆段。
- 2022年1月27日，该款列车首次投入█5号线运营。[3]
车辆图集
外观
内饰
相关技术参数
编组
| 车号
|
车厢编组顺序
|
备注
|
| 05x125-126
|
05A125-05B125-05C125-05C126-05B126-05A126
|
首列到货的列车
|
| 05x127-128
|
05A127-05B127-05C127-05C128-05B128-05A128
|
首列上线的列车
|
| 05x129-130
|
05A129-05B129-05C129-05C130-05B130-05A130
|
|
| 05x131-132
|
05A131-05B131-05C131-05C132-05B132-05A132
|
|
| 05x133-134
|
05A133-05B133-05C133-05C134-05B134-05A134
|
|
| 05x135-136
|
05A135-05B135-05C135-05C136-05B136-05A136
|
|
| 05x137-138
|
05A137-05B137-05C137-05C138-05B138-05A138
|
|
| 05x139-140
|
05A139-05B139-05C139-05C140-05B140-05A140
|
|
| 05x141-142
|
05A141-05B141-05C141-05C142-05B142-05A142
|
|
| 05x143-144
|
05A143-05B143-05C143-05C144-05B144-05A144
|
|
| 05x145-146
|
05A145-05B145-05C145-05C146-05B146-05A146
|
|
| 05x147-148
|
05A147-05B147-05C147-05C148-05B148-05A148
|
|
| 05x149-150
|
05A149-05B149-05C149-05C150-05B150-05A150
|
|
| 05x151-152
|
05A151-05B151-05C151-05C152-05B152-05A152
|
|
注：L7型列车以“Mcp+M+M+M+M+Mcp”的模式编组，每组6节车厢。列车编组符号具备以下意义：
- M——不带受电弓的动车；
- Mcp——带驾驶室和受电弓的动车。
|
