广州地铁列车车型资料卡
| 广州地铁二十二号线列车（D2/CJ6市域型）
|
|
|
| 基本信息
|
| 生产厂家
|
广州中车轨道交通装备有限公司
|
| 生产年份
|
2020-2022
|
车厢数量
|
15列（120辆）
|
| 投入服务日期
|
2021.9.28
|
行驶路线
|
█18号线/█22号线
|
| 车辆规格
|
| 列车尺寸(mm)
|
24600x3300x3886（头车）
22800x3300x3886（中间车）
|
| 列车类型
|
D型
|
列车编组
|
8节编组（6动2拖）
|
| 轨距
|
标准轨（1435mm）
|
最高速度
|
160km/h
|
| 额定载客量
|
1758人
|
超员载客量
|
2100人
|
| 供电方式
|
AC 25kV 50Hz接触网供电
|
| 技术信息
|
| 牵引电机制造商/型号
|
中车株洲电机
YQ-250-4A
|
| 电机控制器制造商/型号
|
株洲中车时代电气
tPower-TI28 (MU1/JP2)
（大部分列车）
中车青岛四方车辆研究所
SQCE 21W-2200.1
（22x027-028和22x029-030）
|
| 转向架制造商/型号
|
待查
|
| 电机控制方式
|
IGBT-VVVF
|
| 电机功率
|
300kW
|
牵引功率
|
7200kW
|
| 备注
|
|
|
广州地铁二十二号线列车，由广州中车轨道交通装备有限公司生产，地铁内部编号为D2，属于CJ6型动车组的市域铁路版本，共制造15列（120辆），于2021年9月28日首次投入运营。
昵称
活力橙
简介
- 该款列车以株机公司研制并制造的CJ6型电力动车组衍生出来的市域D型试制车为基础进行重新设计，具有速度等级高、载客量大、快速起停、快速乘降等特点；列车造型设计采用富有张力的“飞翼”造型，展示出极致的速度感，体现了广州在粤港澳大湾区破浪前行、砥砺奋进的形象，涂装方面以“琥珀金”作为主色调，搭配“活力橙”腰带，体现出广州内敛而深沉的文化底蕴，以及新时代广州不断焕发新活力，“出新出彩”的初心和使命。
- 该款列车内饰与主要技术参数与18号线D1型列车一致。
- 特别地，22x027-028和22x029-030采用中车四方车辆研究所制造的牵引逆变器。
- 该款列车车号由22x001-002至22x029-030。
- 由于█18号线和█22号线信号系统、速度等级、列车车型均相同，因此两线列车也采用统一调度、混合运行的运营组织方式，所有列车每天运营线路不定。
历史
背景资料
2017年█18号线和█22号线获批时，广州地铁原计划为上述两线配置CRH6型城际动车组[1]，其后，随着线路规划调整，广州地铁决定改用基于CJ6型动车组衍生的定制款市域D型车，本款列车应运而生。
相关历史沿革
- 2019年5日，配合18号线/22号线工程建设，广州地铁为18号线/22号线招标购买40列新车（其中18号线25列、22号线15列），由中车株洲电力机车有限公司中标。[2]
- 2020年9月25日，18/22号线首列车正式交付。[3]
- 2021年9月28日，█18号线一期首通段（万顷沙—冼村）开通运营，该款车型同步投入服务。[4][5]
车辆图集
外观

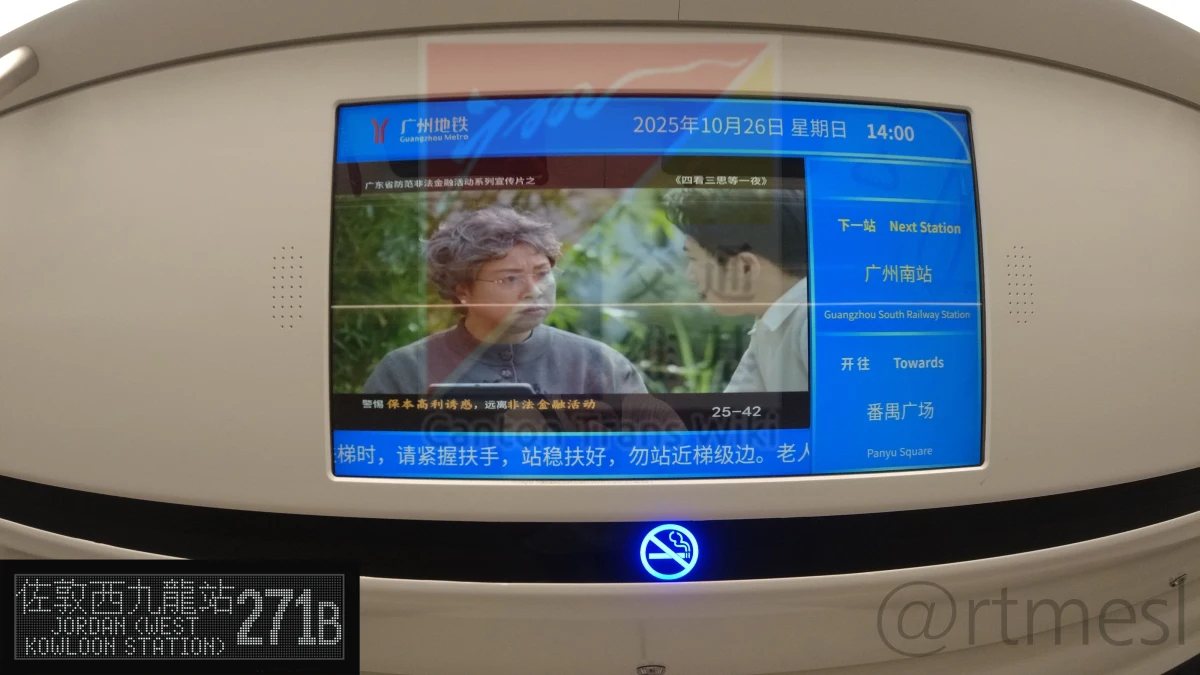

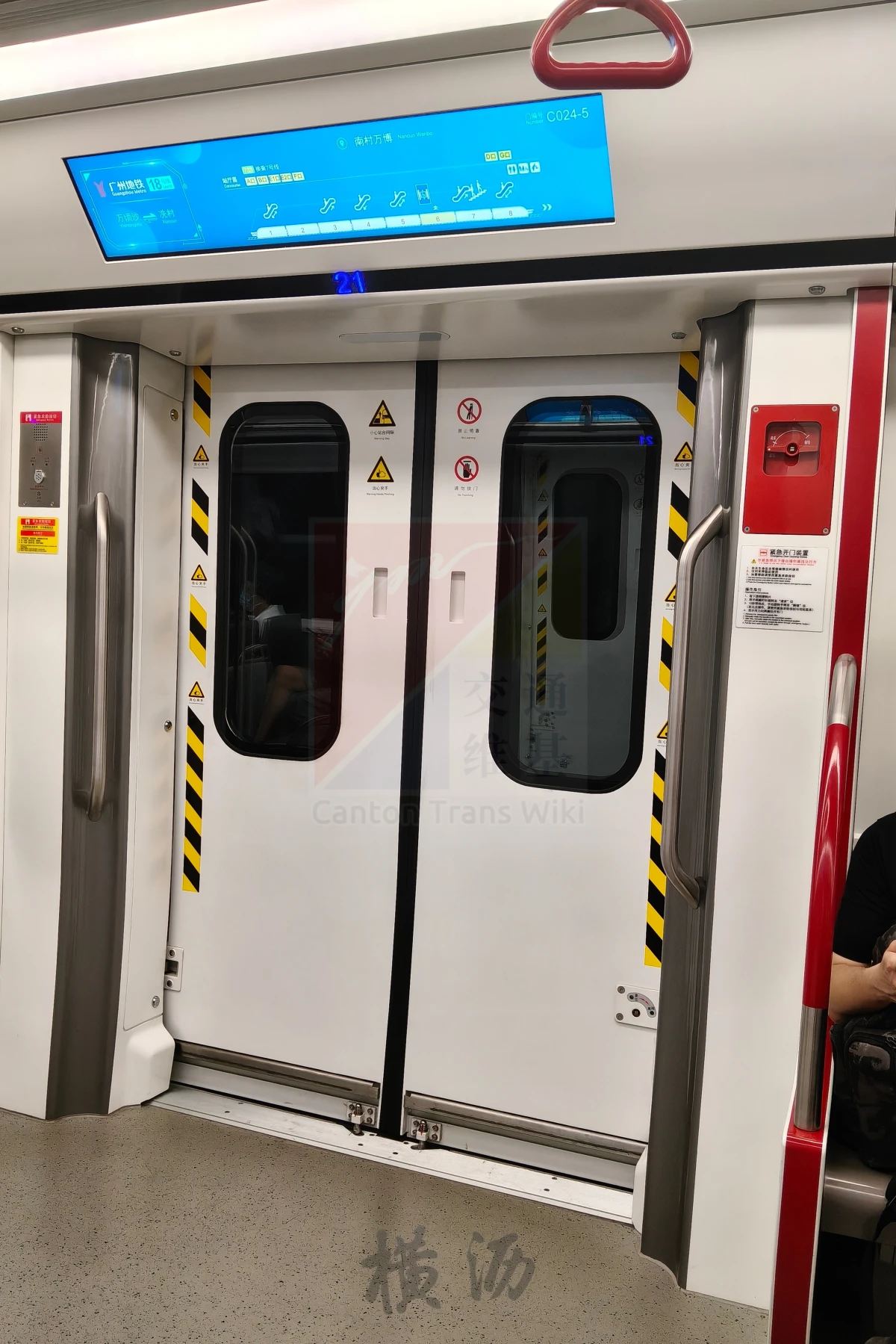

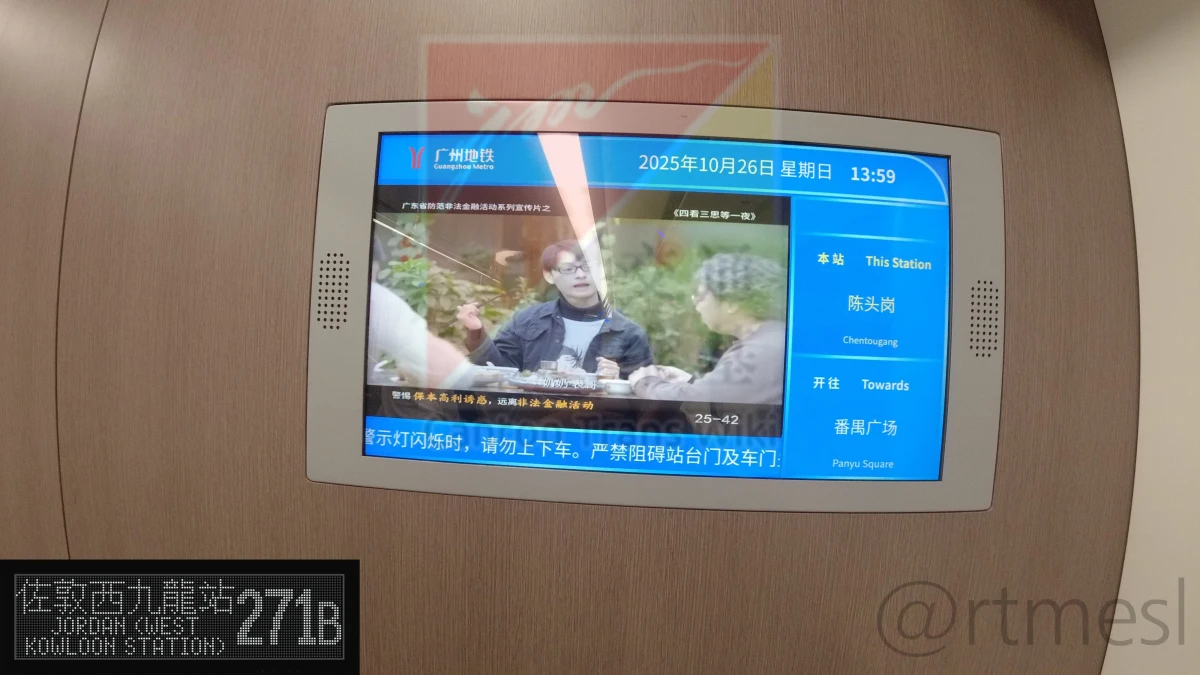

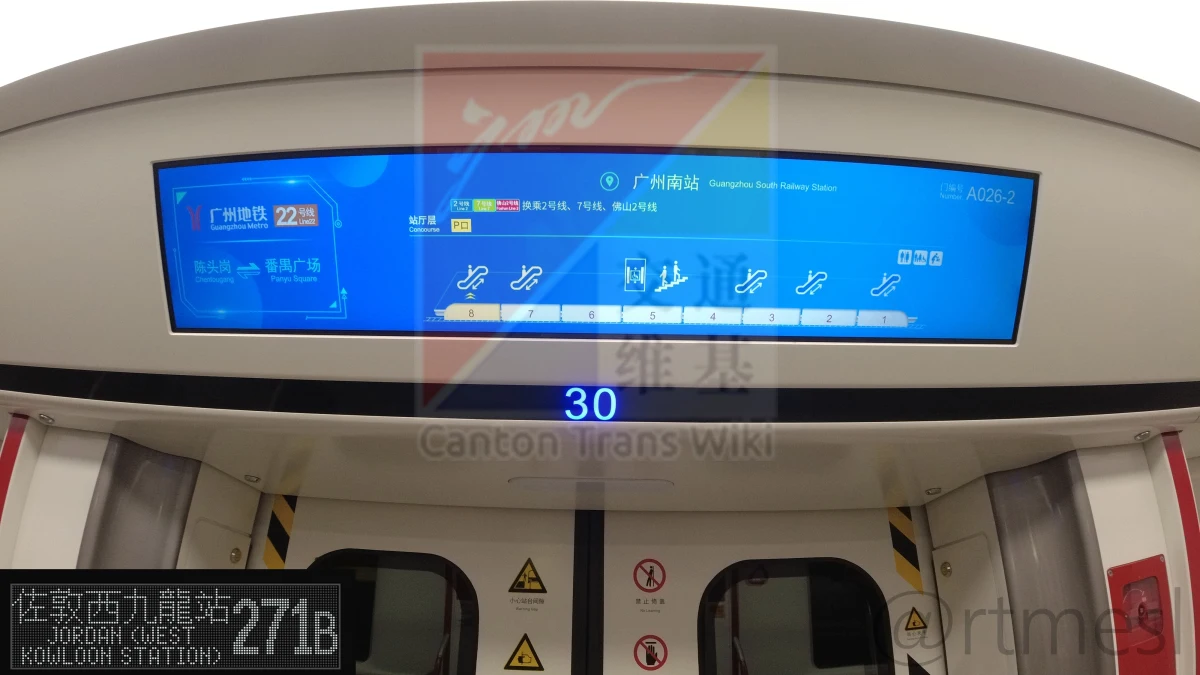

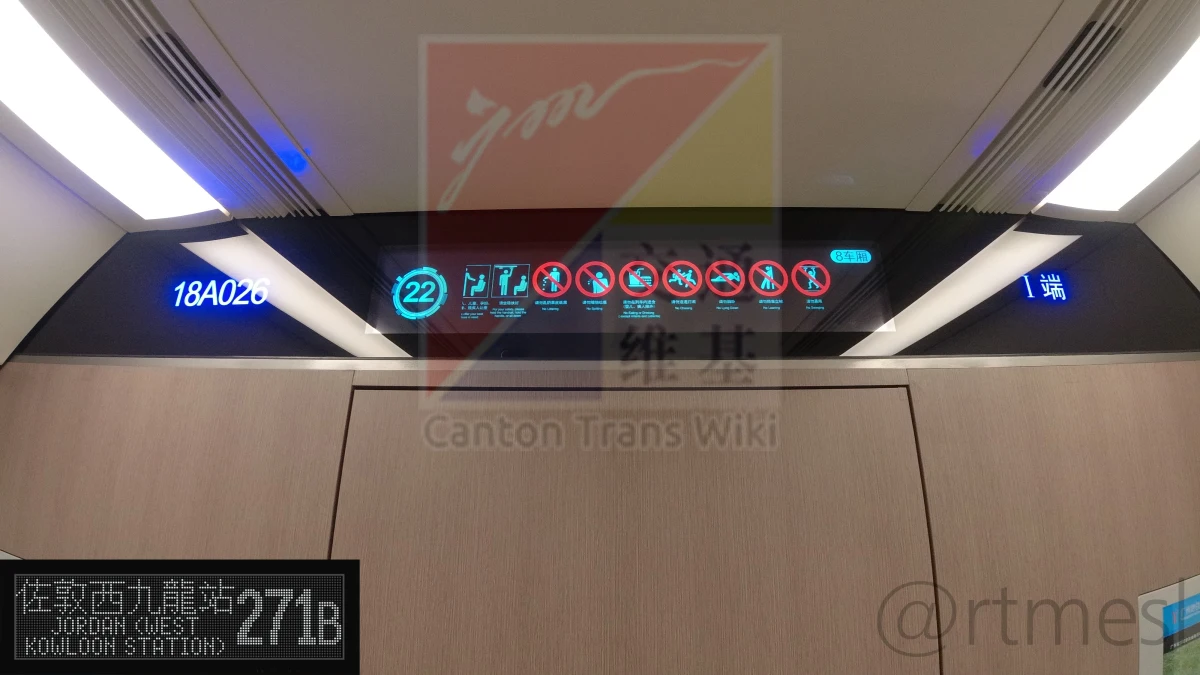

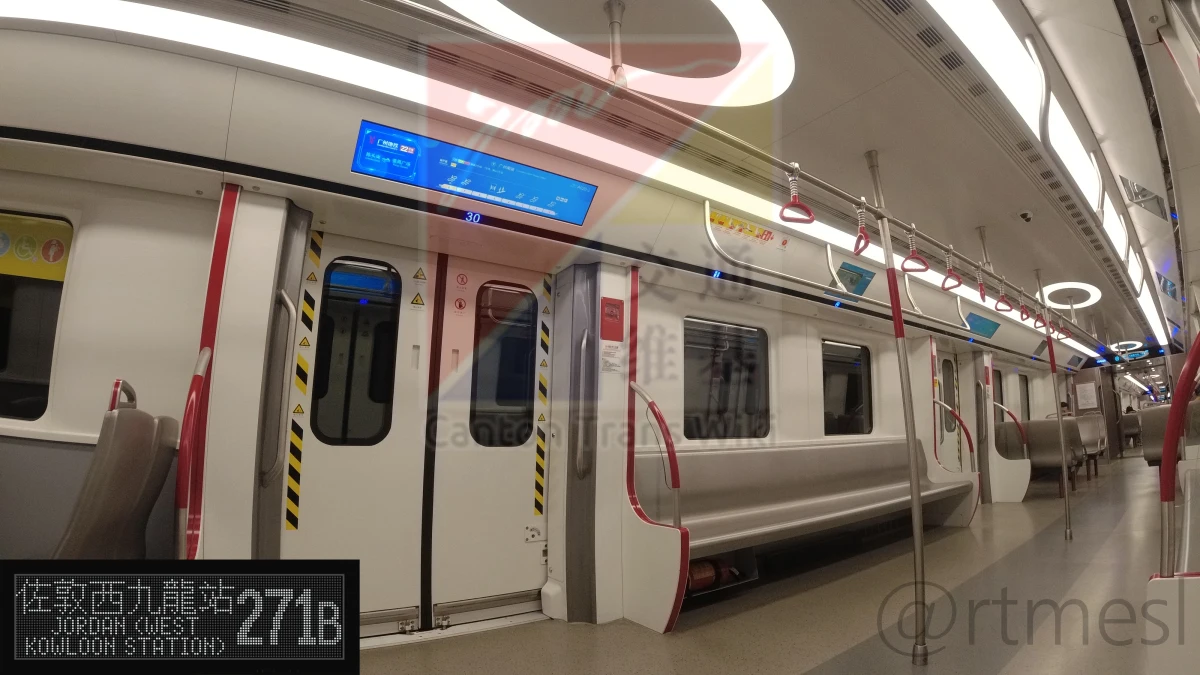

内饰
相关技术参数
编组
| 车号
|
车厢编组顺序
|
备注
|
| 22x001-002
|
22A001-22B001-22C001-22D001-22D002-22C002-22B002-22A002
|
|
| 22x003-004
|
22A003-22B003-22C003-22D003-22D004-22C004-22B004-22A004
|
|
| 22x005-006
|
22A005-22B005-22C005-22D005-22D006-22C006-22B006-22A006
|
|
| 22x007-008
|
22A007-22B007-22C007-22D007-22D008-22C008-22B008-22A008
|
|
| 22x009-010
|
22A009-22B009-22C009-22D009-22D010-22C010-22B010-22A010
|
|
| 22x011-012
|
22A011-22B011-22C011-22D011-22D012-22C012-22B012-22A012
|
|
| 22x013-014
|
22A013-22B013-22C013-22D013-22D014-22C014-22B014-22A014
|
|
| 22x015-016
|
22A015-22B015-22C015-22D015-22D016-22C016-22B016-22A016
|
|
| 22x017-018
|
22A017-22B017-22C017-22D017-22D018-22C018-22B018-22A018
|
|
| 22x019-020
|
22A019-22B019-22C019-22D019-22D020-22C020-22C020-22D020
|
|
| 22x021-022
|
22A021-22B021-22C021-22D021-22D022-22C022-22B022-22A022
|
|
| 22x023-024
|
22A023-22B023-22C023-22D023-22D024-22C024-22B024-22A024
|
|
| 22x025-026
|
22A025-22B025-22C025-22D025-22D026-22C026-22B026-22A026
|
|
| 22x027-028
|
22A027-22B027-22C027-22D027-22D028-22C028-22B028-22A028
|
采用中车四方车辆研究所制造的牵引逆变器
|
| 22x029-030
|
22A029-22B029-22C029-22D029-22D030-22C030-22B030-22A030
|
采用中车四方车辆研究所制造的牵引逆变器
|
注：D2型列车以“Mc+Tp+M+M+M+M+Tp+Mc”的模式编组，每组8节车厢。列车编组符号具备以下意义：
- Mc——带驾驶室的动车。
- Tp——带受电弓的动车；
- M——动车；
|
