广州地铁B2型电动列车

广州地铁列车车型资料卡

广州地铁三号线北延段列车（B2）
基本信息
生产厂家		南车株洲电力机车有限公司
生产年份	2009-2010	车厢数量	25列（150辆）
投入服务日期	2010.4.20	行驶路线	█3号线
车辆规格
列车尺寸(mm)		19980x2800x3800
列车类型	B型	列车编组	6节编组（4动2拖）
轨距	标准轨（1435mm）	最高速度	120km/h
额定载客量	1398人	超员载客量	1952人
供电方式		DC1500V接触网供电
技术信息
牵引电机制造商/型号		西门子交通 1TB2013-0GB02
电机控制器制造商/型号		西门子交通 SIBAC G1500 D1100/400 M5-1
转向架制造商/型号		西门子交通 SF2500
电机控制方式		IGBT-VVVF
电机功率	230kW	牵引功率	3680kW
备注

广州地铁三号线北延段列车，由南车株洲电力机车有限公司生产，地铁内部编号为B2，共制造25列（150辆），于2010年4月20日首次投入运营。

昵称

飞机

简介

• 该款列车外型与█3号线B1型列车类似；车头设计效仿飞机形状，涂装方面，车身两边颜色以橙色和银色色带为主，另各有一条白色饰带，车顶部分亦涂成亮灰色。
• 该款列车采用连续式闪灯路线图向乘客提供运营信息，包括“天河客运站—体育西路”和“机场北—海傍”两段闪灯。
  • 值得一提的是，03x045-046号车后期更换LCD彩色显示屏。
• 该款列车车窗左侧安装了一个4:3格式的显示屏用于播映地铁电视节目。
• 该款列车原本设有大件行李架供来往机场的乘客使用，惟随着█3号线客流压力日益增大，于2015年拆除。
• 该款列车的广播系统与广州地铁其他列车出入较大，主要体现在无换乘提示音乐和站点播报仅支持“提示语+站名+提示语”拼接格式上，同时报站音频有升调问题。
  • 上述问题于后期购入的B4型列车上亦有所体现。
  • 03x045-046号车在换装LCD彩色显示屏同时，其广播系统亦同步更新，增加了换乘提示音乐，同时解决了报站音频的升调问题。此后其他B2型列车的广播系统亦陆续增加换乘提示音乐，但报站音频仍有升调问题。
• 该款列车采用西门子交通制造的牵引系统，其牵引逆变器与A4型列车所用产品共通，但是二者使用的调制程序不同。
• 该款列车大部分采用克诺尔制造的EP2002型空气制动系统，特别地，03x087-088号车采用北京纵横机电制造的EP09型空气制动系统。
• 该款列车车号由03x041-042至03x089-090。

历史

• 2008年12月8日，广州地铁与南车株洲电力机车有限公司正式签订三号线北延段列车采购合同。根据合同规定，南车株机公司将为广州地铁提供25列（150辆）高速B型列车。
• 2010年1月30日，首列该款列车（车号03x043-044）运抵广州。
• 2010年4月20日，该款列车首次投入█3号线“广州东站—体育西路”段运营，同月28日首次投入█3号线“天河客运站—体育西路—番禺广场”段运营。

车辆图集

外观

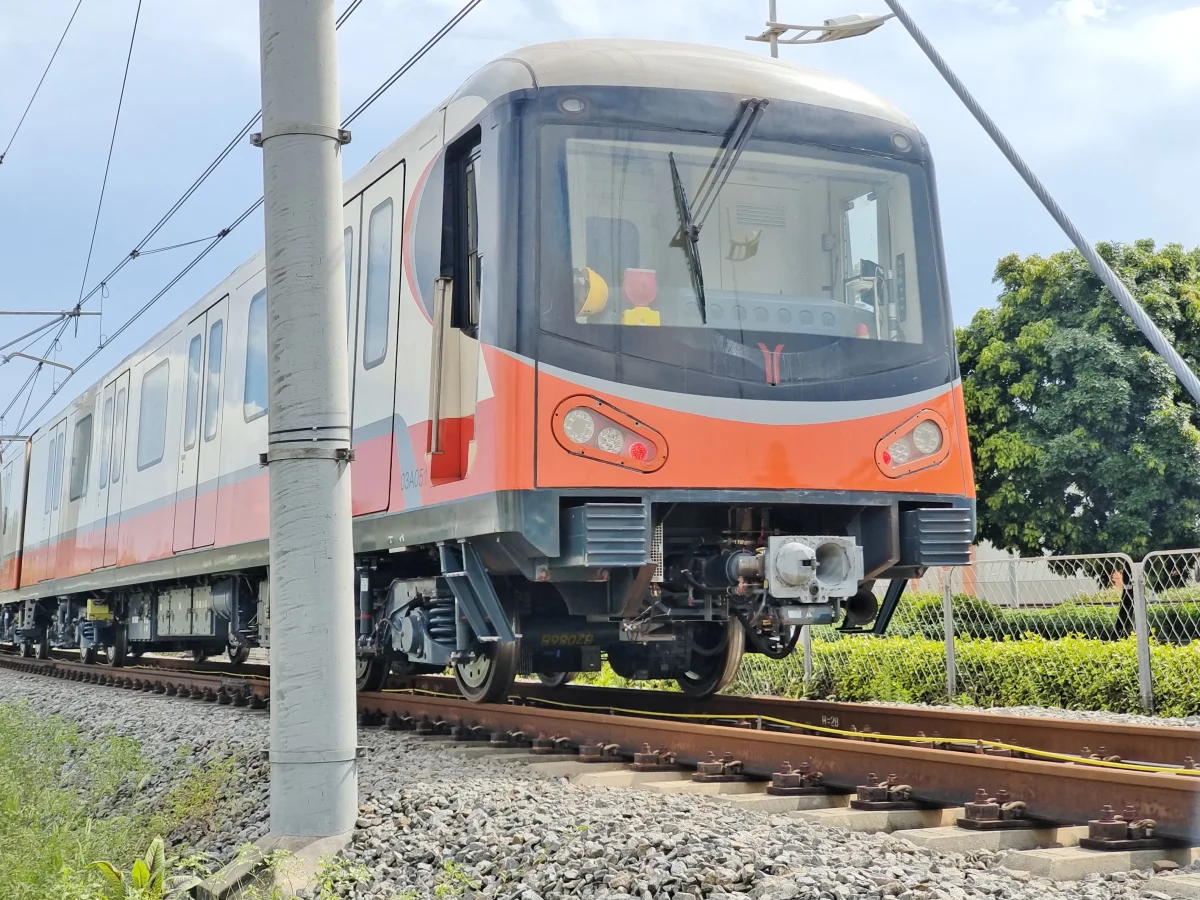

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202501/20250114/d38be536310c5.jpeg/wiki"/> 03A051端，左侧视角

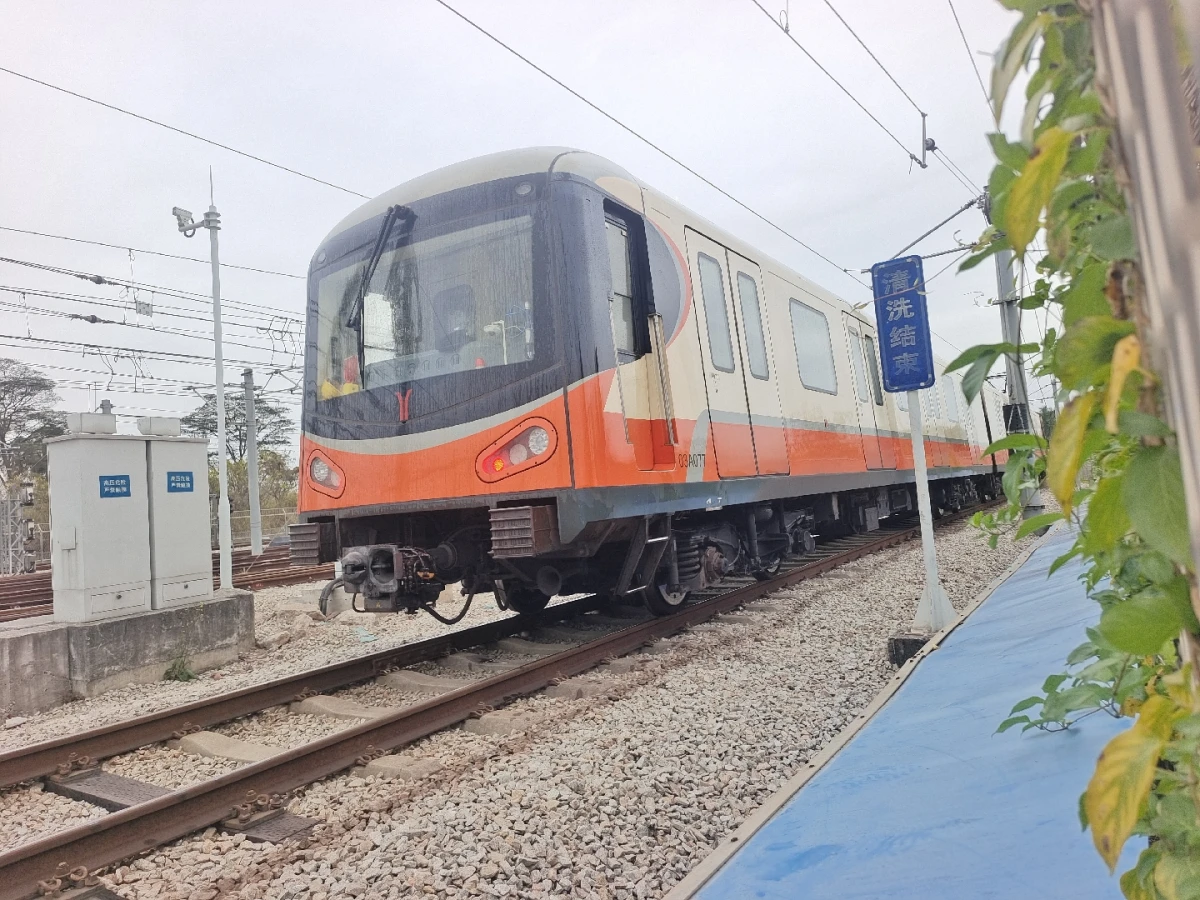

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202501/20250114/0393e1ff1356e.jpeg/wiki"/> 03A077端，右侧视角

内饰

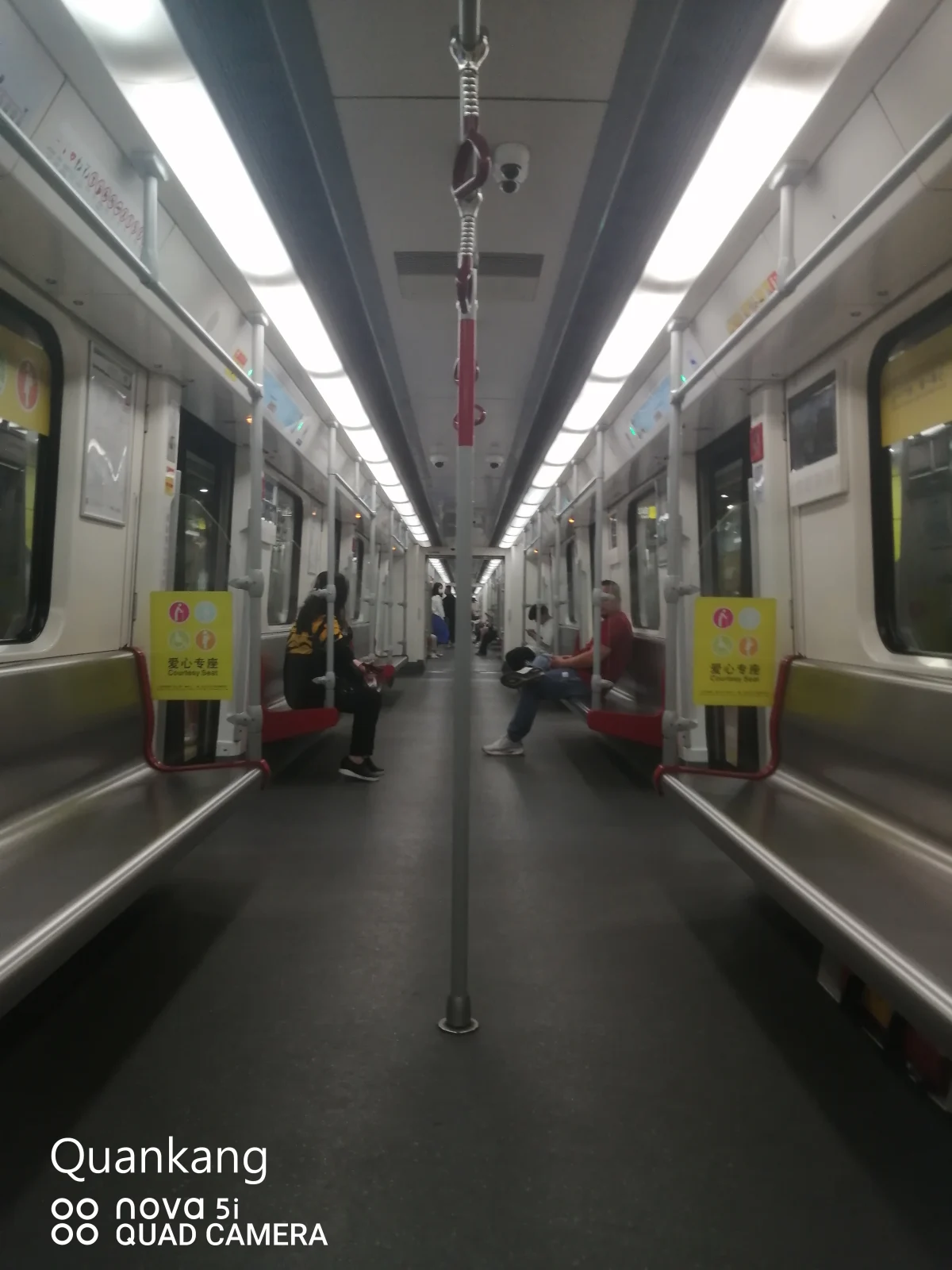

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202504/20250419/80b129f0b8a5c.jpg/wiki"/> 车厢内部

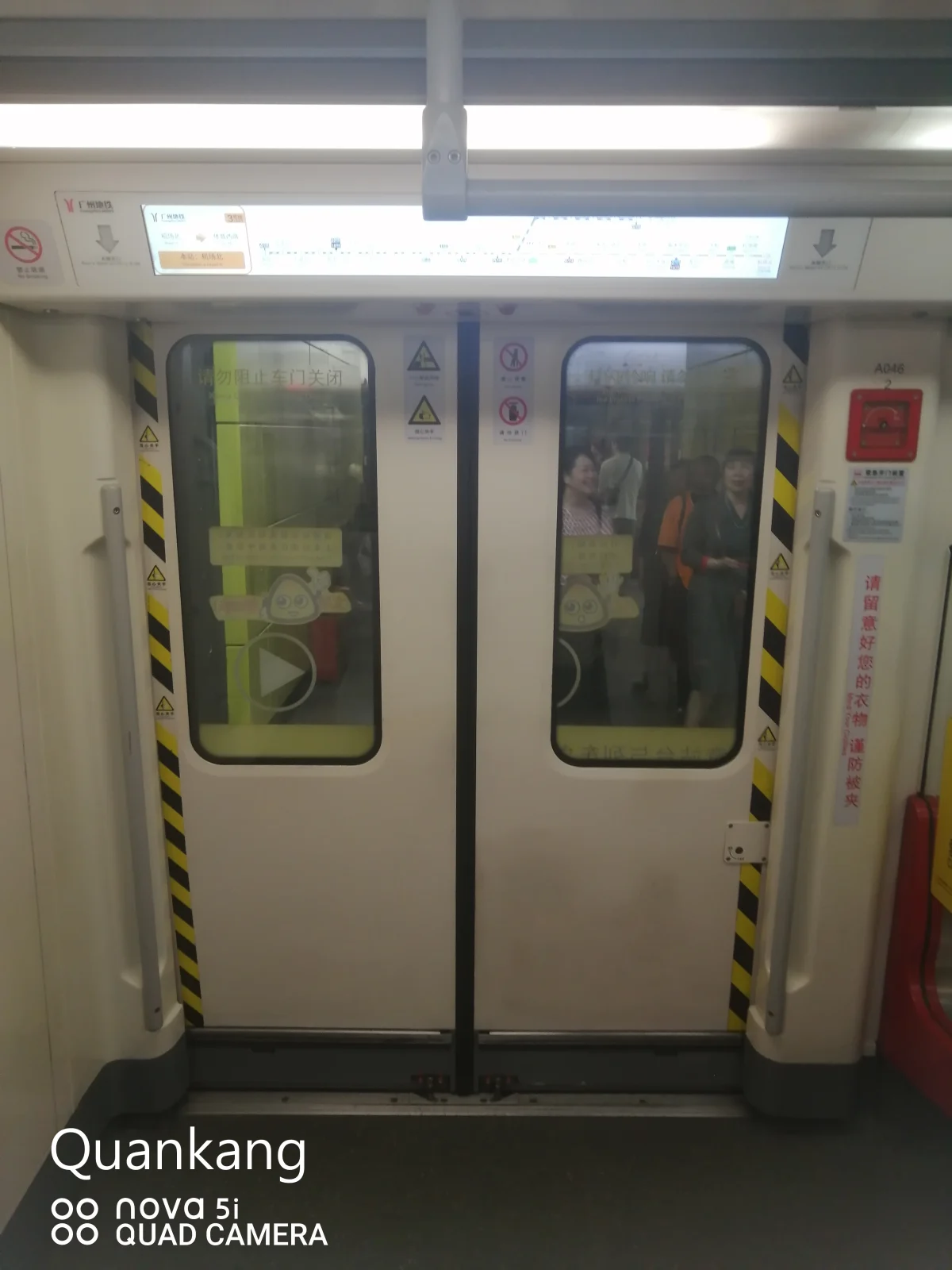

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202504/20250419/cd731e2013773.jpg/wiki"/> 列车采用塞拉门 03x045-046列车车门上方使用LCD显示屏之外 其他列车车门上方使用闪灯线路图

<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/7/73/Image_unavailable.jpg"/> 车载电视，显示比例4：3

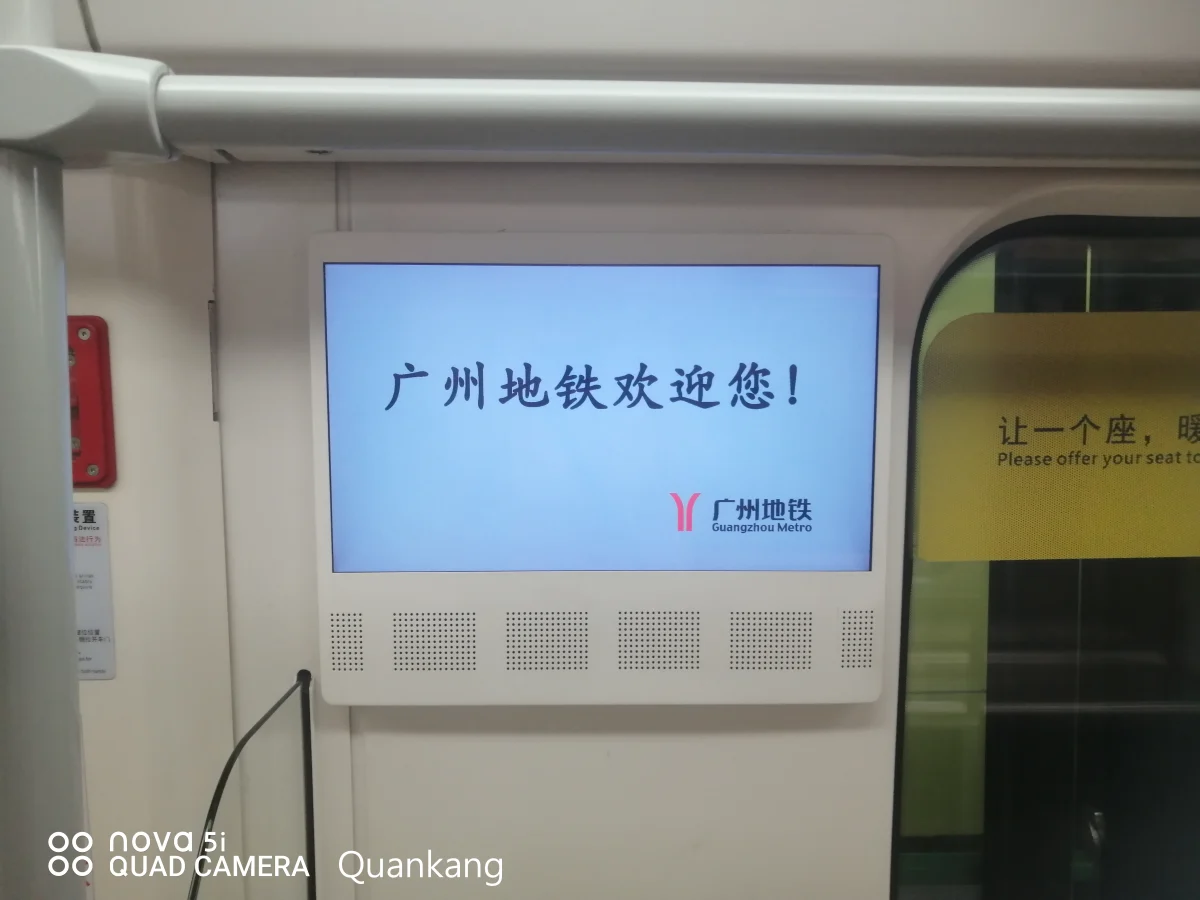

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202504/20250419/ae1cab0f8a27d.jpg/wiki"/> 03x045-046 车载电视，显示比例16：9

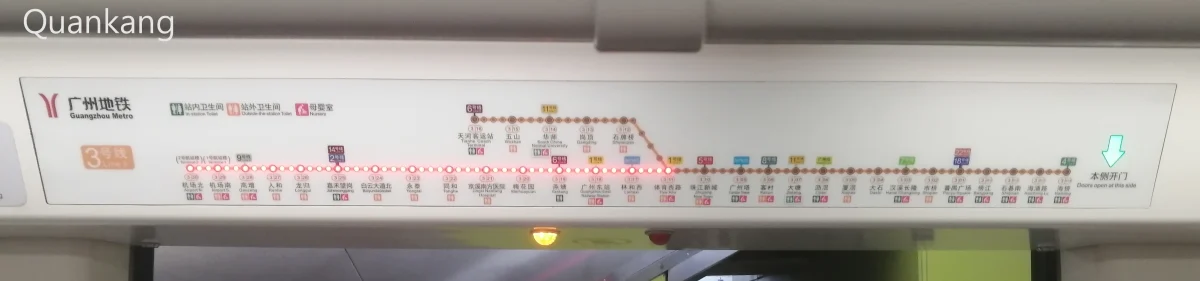

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202504/20250419/bba3654be734a.jpg/wiki"/> 车门上方线路闪灯图

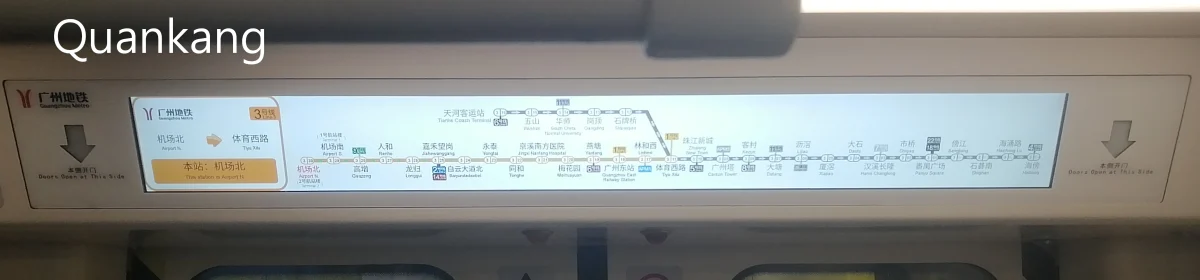

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202504/20250419/ca8be845aa390.jpg/wiki"/> 03x045-046车门上方LCD显示屏，完整线路图模式

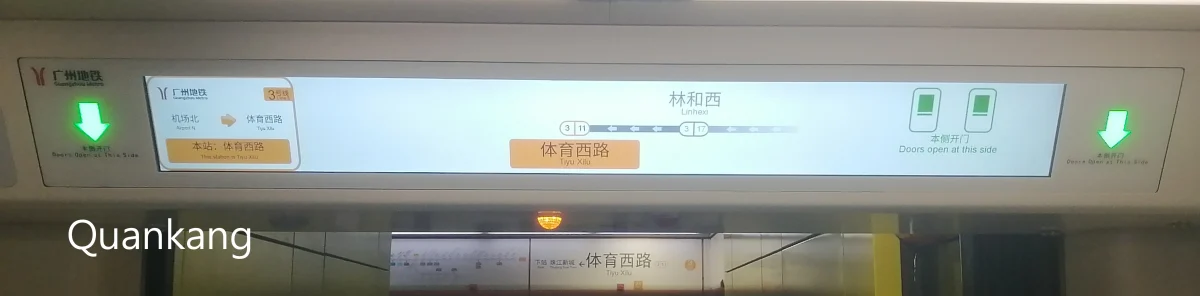

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202504/20250419/79764cd0843d3.jpg/wiki"/> 03x045-046车门上方LCD显示屏，邻近站点模式

相关技术参数

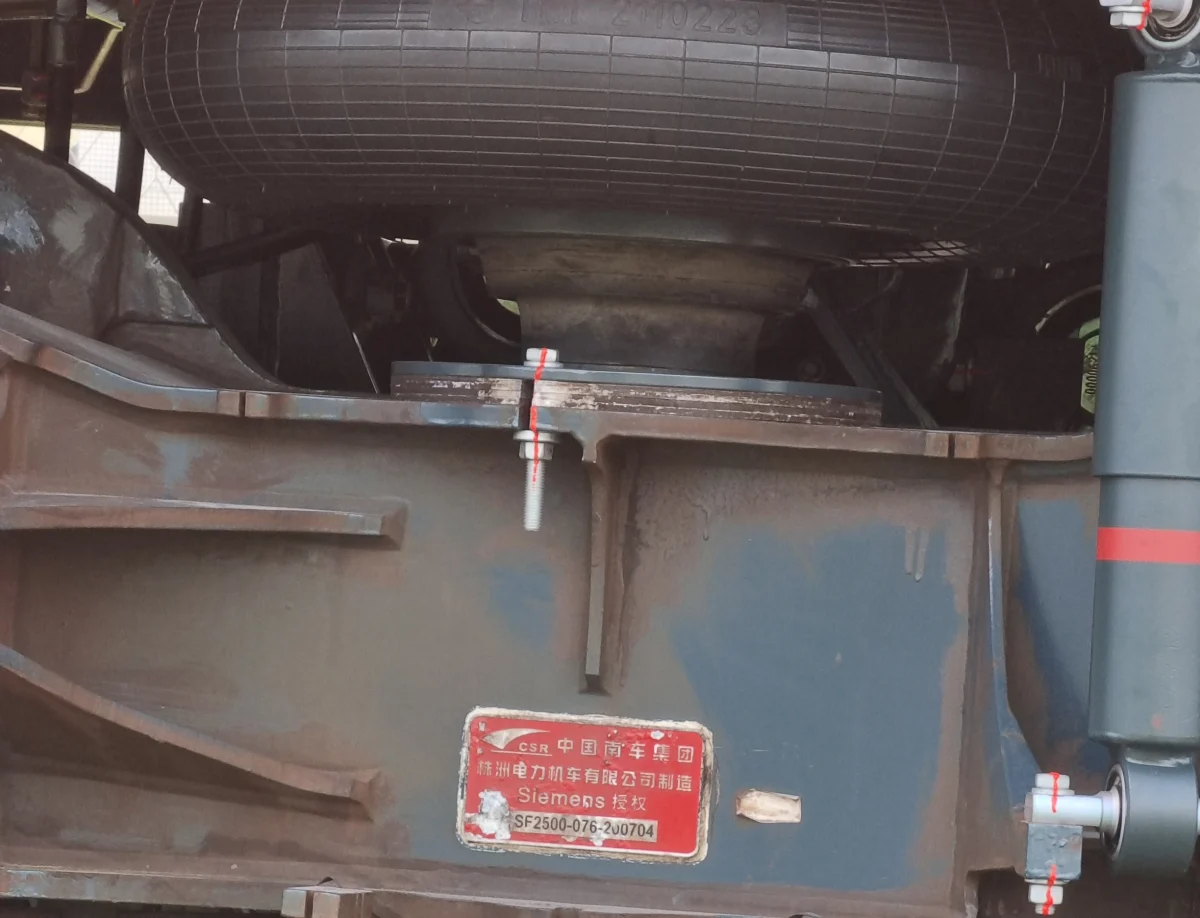

<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202501/20250118/af3fb247683fb.jpeg/wiki"/> 转向架铭牌（西门子）	<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/7/73/Image_unavailable.jpg"/> 转向架铭牌（株机）
<img width="525px" style="pointer-events: none" src="https://zswikipic.zbc.wiki/202501/20250119/7a4d247e14250.jpg/wiki"/> 牵引逆变器铭牌	<img width="525px" style="pointer-events: none" src="https://ctwiki.top/images/7/73/Image_unavailable.jpg"/> 辅助电源箱铭牌（B单元车厢）

编组

车号	车厢编组顺序	备注
03x041-042	03A041-03B041-03C041-03C042-03B042-03A042
03x043-044	03A043-03B043-03C043-03C044-03B044-03A044	首列到货及上线的列车，也是█3号线首列投入运营的6节编组列车
03x045-046	03A045-03B045-03C045-03C046-03B046-03A046	该车已更换LCD彩色显示屏
03x047-048	03A047-03B047-03C047-03C048-03B048-03A048
03x049-050	03A049-03B049-03C049-03C050-03B050-03A050
03x051-052	03A051-03B051-03C051-03C052-03B052-03A052
03x053-054	03A053-03B053-03C053-03C054-03B054-03A054
03x055-056	03A055-03B055-03C055-03C056-03B056-03A056
03x057-058	03A057-03B057-03C057-03C058-03B058-03A058
03x059-060	03A059-03B059-03C059-03C060-03B060-03A060
03x061-062	03A061-03B061-03C061-03C062-03B062-03A062
03x063-064	03A063-03B063-03C063-03C064-03B064-03A064
03x065-066	03A065-03B065-03C065-03C066-03B066-03A066
03x067-068	03A067-03B067-03C067-03C068-03B068-03A068
03x069-070	03A069-03B069-03C069-03C070-03B070-03A070
03x071-072	03A071-03B071-03C071-03C072-03B072-03A072
03x073-074	03A073-03B073-03C073-03C074-03B074-03A074
03x075-076	03A075-03B075-03C075-03C076-03B076-03A076
03x077-078	03A077-03B077-03C077-03C078-03B078-03A078
03x079-080	03A079-03B079-03C079-03C080-03B080-03A080
03x081-082	03A081-03B081-03C081-03C082-03B082-03A082	该车其中一组动力单元更换LED照明光管
03x083-084	03A083-03B083-03C083-03C084-03B084-03A084
03x085-086	03A085-03B085-03C085-03C086-03B086-03A086
03x087-088	03A087-03B087-03C087-03C088-03B088-03A088	该车采用国产化制动系统
03x089-090	03A089-03B089-03C089-03C090-03B090-03A090
注：B2型列车以“Mc+Tp+M+M+Tp+Mc”的模式编组，每组6节车厢。列车编组符号具备以下意义： Tp——带受电弓的拖车； M——不带受电弓的动车； Mc——带驾驶室的动车。
